XL-Artikel - Versandkosten bitte anfragen! Das Modell CGS 330 VAG ist eine vollautomatische Gehrungsbandsäge (bis 60°) mit umfangreicher Ausstattung (wie z.B. PLC-Steuerung, stufenlose Bandgeschwindigkeit, automatische Bandbruchkontrolle,….). Die integrierte PLC-Steuerung ermöglicht ein vordefinieren der benötigten Stückzahl und Schnittlänge, wodurch eine wirtschaftliche Serienfertigung gewährleistet wird.
Technische Daten:
|
Schnittbereich rund / quadrat 90°
|
330 mm / 250 x 250 mm
|
|
Schnittbereich flach 90°
|
460 x 250 mm
|
|
Schnittbereich rund / quadrat 45° R
|
305 mm / 250 x 250 mm |
|
Schnittbereich flach 45° R
|
305 x 250 mm |
|
Schnittbereich rund / quadrat 45° L
|
305 mm / 250 x 250 mm |
|
Schnittbereich flach 45° L
|
305 x 250 mm |
|
Schnittbereich rund / quadrat 60° R
|
205 mm / 205 x 205 mm
|
|
Schnittbereich flach 60° R
|
205 x 250 mm |
|
Arbeitshöhe
|
860 mm
|
|
Sägebandabmessung
|
3960 x 34 x 1,1 mm
|
|
Schnittgeschwindigkeit, stufenlos
|
10 - 60 m/min
|
|
Kühlmittelpumpe
|
0,045 kW
|
|
Motorleistung
|
2,2 kW
|
|
Spannung
|
400 V
|
|
Maschinenabmessung (L x T x H)
|
2380 x 1740* x 2000 mm
|
|
Gewicht ca.
|
1420 kg
|
* mit 2 Rollenbahnen 6580 mm
Beschreibung:
- Vollautomatische Funktionsweise inklusive automatischer Sägearm-Anhebung
- Verwindungsfreier, stark dimensionierter Sägearm für präzise Schnittergebnisse
- Schwenkbarer Sägebügel für Gehrungsschnitte bis 60°
- PLC-Steuerung mit Programm-Speicherplätzen zum Eingeben der benötigten Stückzahl und Schnittlänge, mit automatischer Endabschaltung bei Programmende
- Zum Schneiden von Profilen, Rohren, Vollmaterialien aus Eisen und NE-Materialien
- Einstellbarer Hydraulikzylinder zur Auflagedruckregulierung des Sägebügels
- Optimale Kraftübertragung auf das Laufrad mittels gehärteter und geschliffener Schneckenwelle und Schneckenrad
- Stufenlose Einstellung der Schnittgeschwindigkeit von 10 - 60 m/min mittels Frequenzumrichter

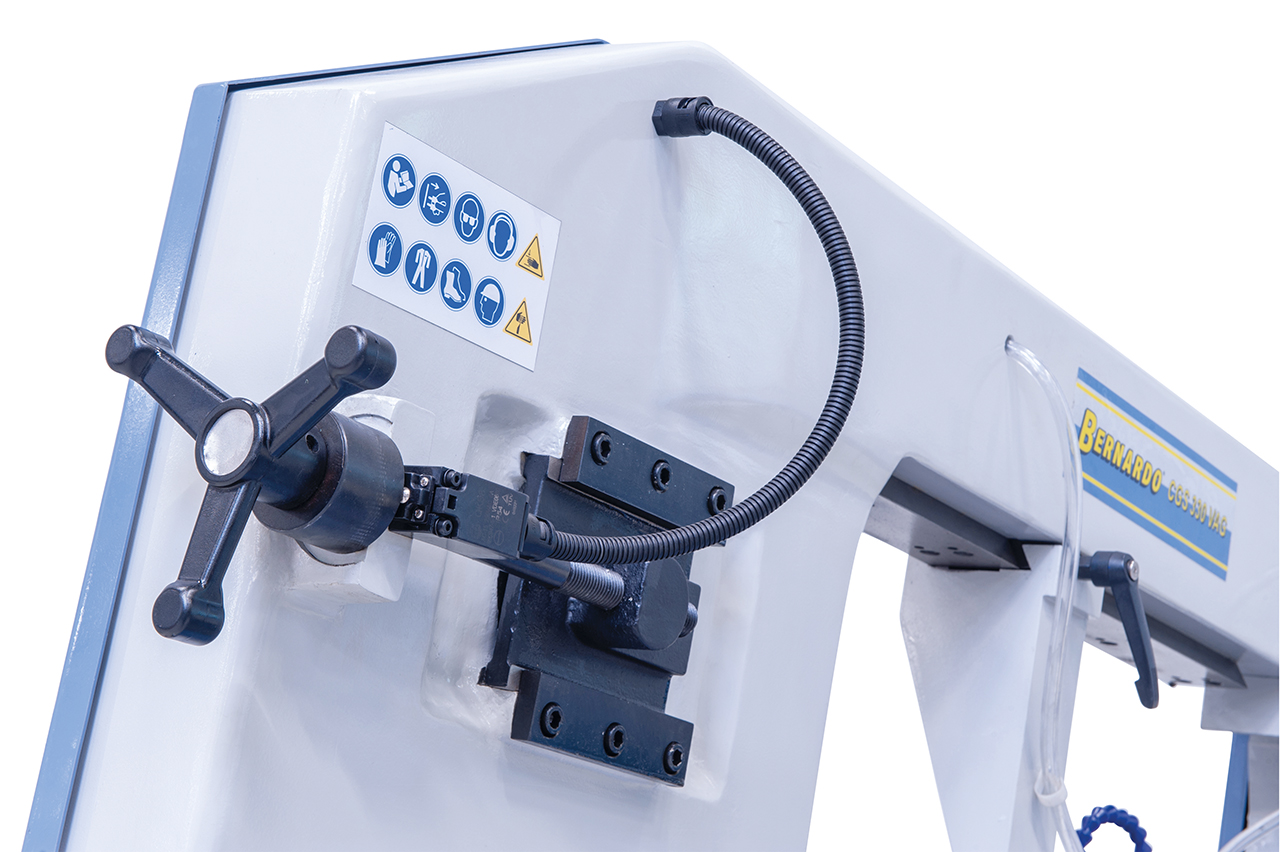

- Sägebandführung über kombiniertes Rollen-Backenführungssystem mit Hartmetalleinsätzen
- Automatische Bandbruchkontrolle stoppt die Maschine bei Sägebandriss
Lieferumfang:
- Sägeband
- Werkstückanschlag
- Hydraulischer Schnellspannschraubstock

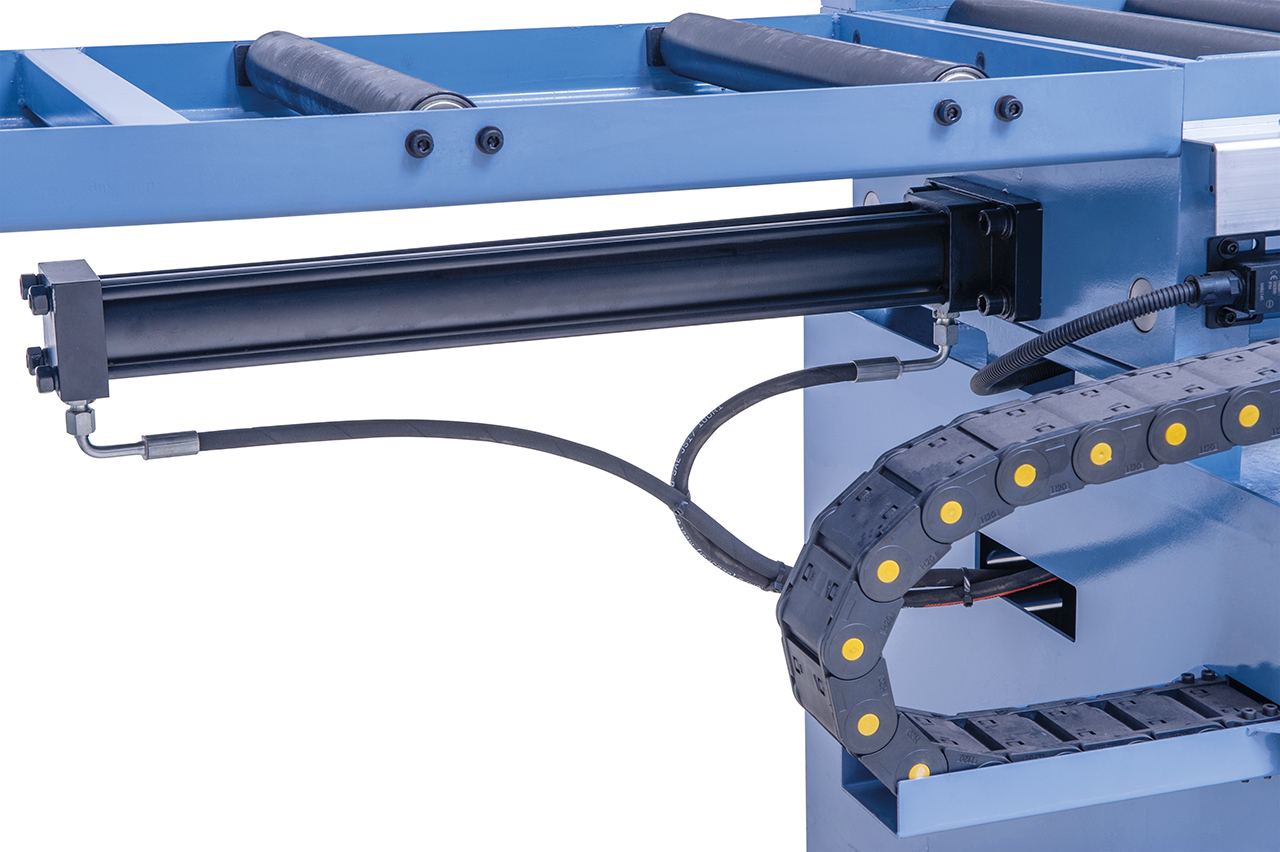

- Hydraulischer Werkstückvorschub
- Kühlmitteleinrichtung
- Hydraulik-Absenkzylinder
- Frequenzumrichter
- Motorschutzschalter
- Automatische Endabschaltung
- Schnittdruckregulierung
- PLC-Steuerung
- Automatische Bandbruchkontrolle

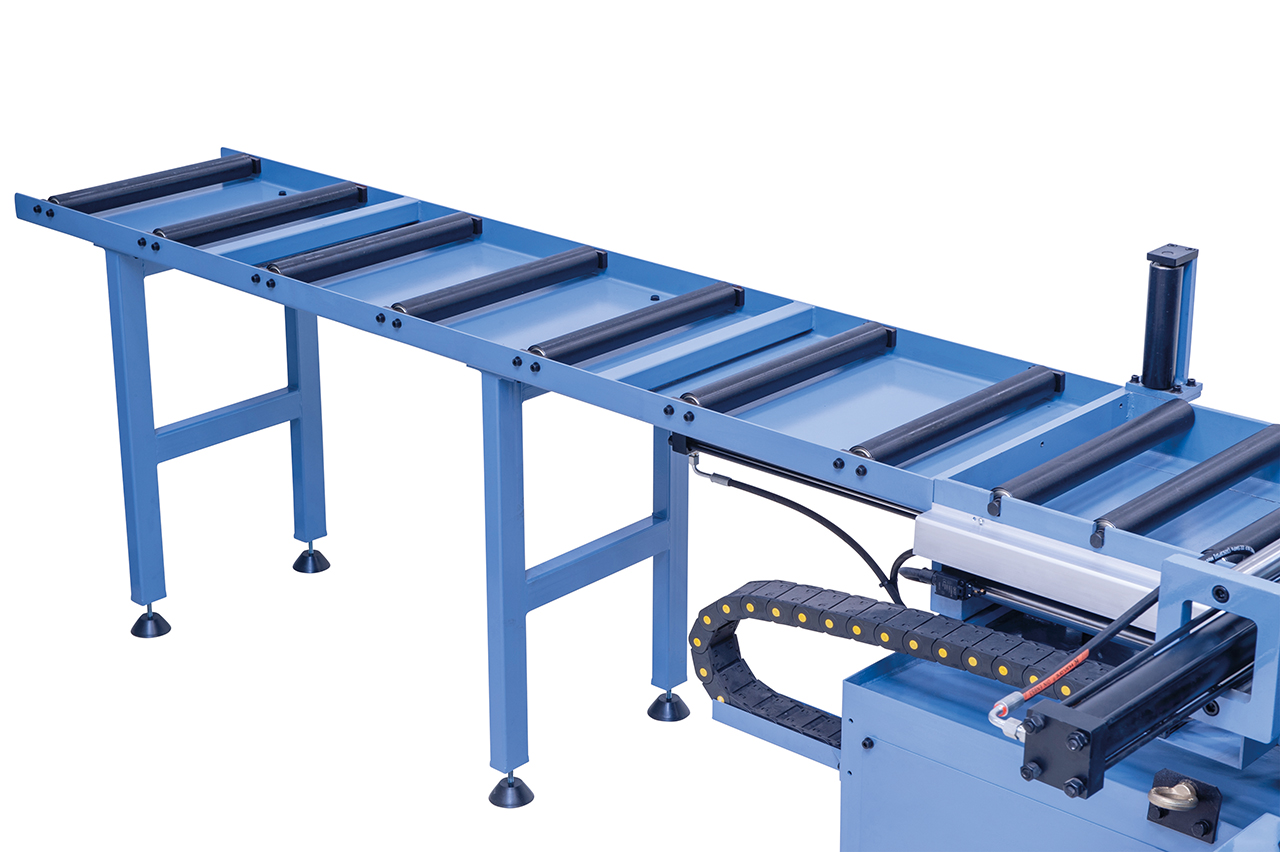

- 2 Rollenbahnen
Lieferbares Sonderzubehör:
B47-10452 Sägeband BiFlex 3960 x 34 x 1,1 - Vario 2/3 ZpZ
B47-10453 Sägeband BiFlex 3960 x 34 x 1,1 - Vario 3/4 ZpZ
B47-10454 Sägeband BiFlex 3960 x 34 x 1,1 - Vario 4/6 ZpZ
B47-10455 Sägeband BiFlex 3960 x 34 x 1,1 - Vario 5/8 ZpZ
