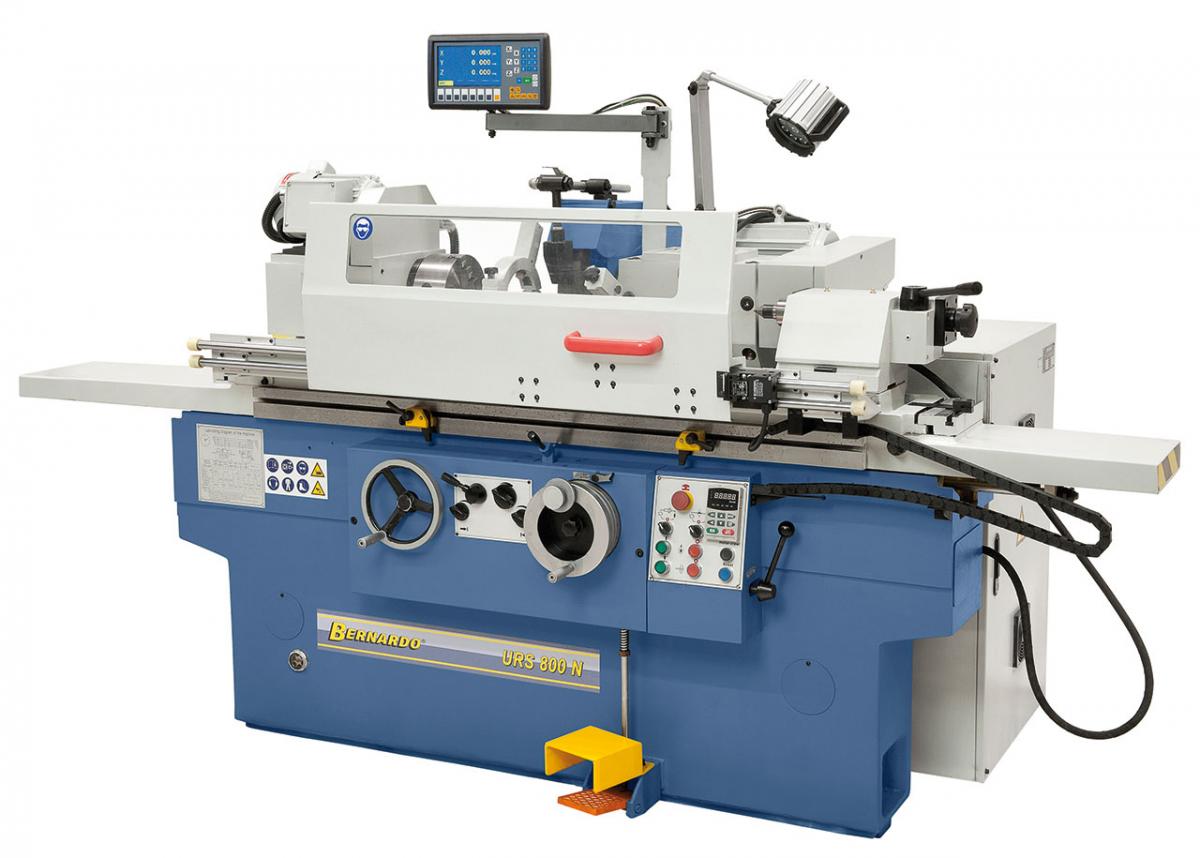

Bernardo URS 800 N Universal-Rundschleifmaschinen
[B05-1371]

  • 1
  • 1
  • 0/5/05-1371_2_1.jpg1
  • Zum Konischschleifen zwischen den Spitzen kann der Tisch von +3° bis -7° geschwenkt werden.1
  • Schwenkbarer Spindelkopf von 0° - 90° zum Konischschleifen verstellbar.1
  • Übersichtlich und ergonomisch angebrachtes Elektro-Bedienpult1
  • Hydraulischer Reitstock mit hoher Genauigkeit und Stabilität, über Fußpedal verfahrbar1
  • Handrad mit Skala (0,005 mm) für die manuelle Schleifspindelstockquerbewegung1

Die Universal-Rundschleifmaschine URS 800 N lässt bereits in der Standardausführung (Innenschleifeinrichtung, 2-Achs-Positionsanzeige, usw.) keine Wünsche offen. Aufgrund Ihrer Konzeption eignet sich diese Maschine hervorragend für den Einsatz im Formen- und Werkzeugbau, dieses Modell wird aber auch bei kleineren Serien in der Produktion eingesetzt.

Technische Daten:

Spitzenweite

800 mm

Spitzenhöhe

135 mm

Außenschleifdurchmesser

8 – 200 mm

Max. Werkstückgewicht

60 kg

Innenschleifdurchmesser

13 – 100 mm

Innenschleiftiefe max.

125 mm

Tischschwenkbereich max.

+3° bis -7°

Tischlängsbewegung max.

850 mm

Tischvorschub

0,1 bis 4 m/min

Man. Tischverfahrweg/Handumdrehung

6 mm/U

Spindelstock



Spindeldrehzahl, stufenlos

25 – 380 U/min

Spindelkonus

MK 4

Schwenkbereich Arbeitsspindel

90°

Schleifspindelstock



Schleifscheibengröße

400 x 50 x 203 mm

Schleifspindeldrehzahl

1670 U/min

Innenschleifspindeldrehzahl

20000 U/min

Schwenkbereich Schleifspindelstock

+/- 30°

Verfahrweg des Schleifkopfes

200 mm

Skalenteilung

0,005 mm

Reitstock



Pinolenaufnahme

MK 4

Pinolenweg

35 mm

Motorleistung



Schleifspindel

4,0 kW

Arbeitsspindel

0,75 kW

Maschinenabmessung (B x T x H)

2900 x 1450 x 1700 mm

Gewicht ca.

2570 kg

Beschreibung:

  • Die Hauptspindel ist hydrodynamisch gelagert, d.h. durch den Ölfilm entsteht kein Kontakt zwischen Lager und Spindel
  • Der Tisch kann zum Konischschleifen geschwenkt werden und mittels einer Skala auf die gewünschte Position eingerichtet werden
  • Präzisionsgeschliffene und handgeschabte Führungsbahnen in der x- und y-Achse
  • Tischlängsführung und Schleifspindelstockquerführung, je eine V- und Flachführung
  • Präzise ausgerichteter Spindelkopf und stabiler Schleifspindelstock zur Erzielung von bestmöglichen
  • Bearbeitungsergebnissen bei den verschiedensten Schleifvorgängen
  • Durch die starken Verrippungen und großzügig dimensionierten Wandungen ist das
  • Maschinenuntergestell relativ unempfindlich gegenüber Temperaturschwankungen und Verformung
  • Der Ölfilm zwischen Lager und Spindel reduziert die Vibrationen auf ein Minimum, dadurch wird eine hohe Oberflächengüte und Präzision erreicht
  • Tischlängsbewegung wahlweise manuell über Handrad oder automatisch über Hydraulikvorschub
  • Stufenlos einstellbare Vorschübe mit wahlweise vorwählbarer Haltezeit am Ende jeder Tischbewegung
  • Die Schleifspindelstockrückstellung erfolgt wahlweise hydraulisch oder mittels Handrad
  • Doppelseitig gelagerte Schleifspindel mit segmentierten, nachstellbaren Flächengleitgittern
  • Der Schleifspindelstock ist zum Innenschleifen um 180° drehbar

Lieferumfang:

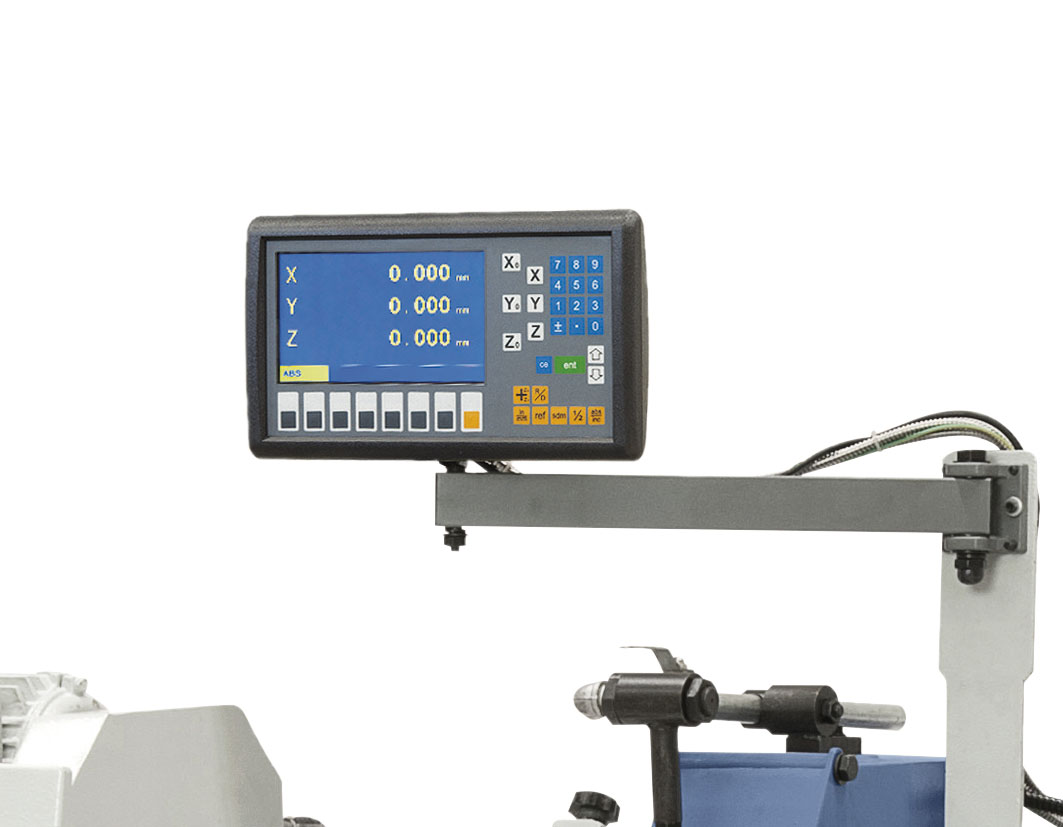

  • 2-Achs-Digitalanzeige ES-12 H mit LCD-Dissplay
  • Schleifscheibe
  • Schleifscheibenflansch
  • 3-Backenfutter 200 mm
  • Frequenzumrichter
  • Offene Lünette
  • Geschlossene Lünette
  • Innenschleifeinrichtung
  • LED-Maschinenleuchte
  • Auswuchtstand
  • Auswuchtdorn
  • 2 Zentrierspitzen
  • Kühlmitteleinrichtung
  • Spritzschutz
  • Schleifscheibenabrichter
  • Werkstückmitnehmer
  • Bedienwerkzeug
