Maschinen Sindhuber- Bernardo Titan 800 x 3000 Universaldrehmaschinen mit Digitalanzeige


Besonders großer oder schwerer Artikel

Zur Info:
Befinden sich mehrere Artikel im Warenkorb, so werden ihnen nur die Versandkosten des Artikels mit den höchsten Versandkosten verrechnet. Alle weiteren Artikel sind versandkostenfrei.

Weitere Informationen finden Sie hier.

39.372,00€
34.648,00€
inkl. 20% MwSt. zzgl. Versandkosten


Der Artikel ist auf Lager, und kann sofort geliefert bzw. nach Bestellung in kurzer Zeit direkt in Ulmerfeld abgeholt werden.

Bernardo Titan 800 x 3000 Universaldrehmaschinen mit Digitalanzeige
[B03-1357XL]

  • 1
  • 1
  • 0/3/03-1357XL_1.jpg_2.jpg1
  • Inklusive Eilgang für die Längs- und Planbewegung des Schlittens.1
  • Vorteil des Bernardo-Stahlfutters: PO3-315 mm / D8: Monoblock,- Grund,- Umkehr- und Aufsatzbacken lieferbar.1

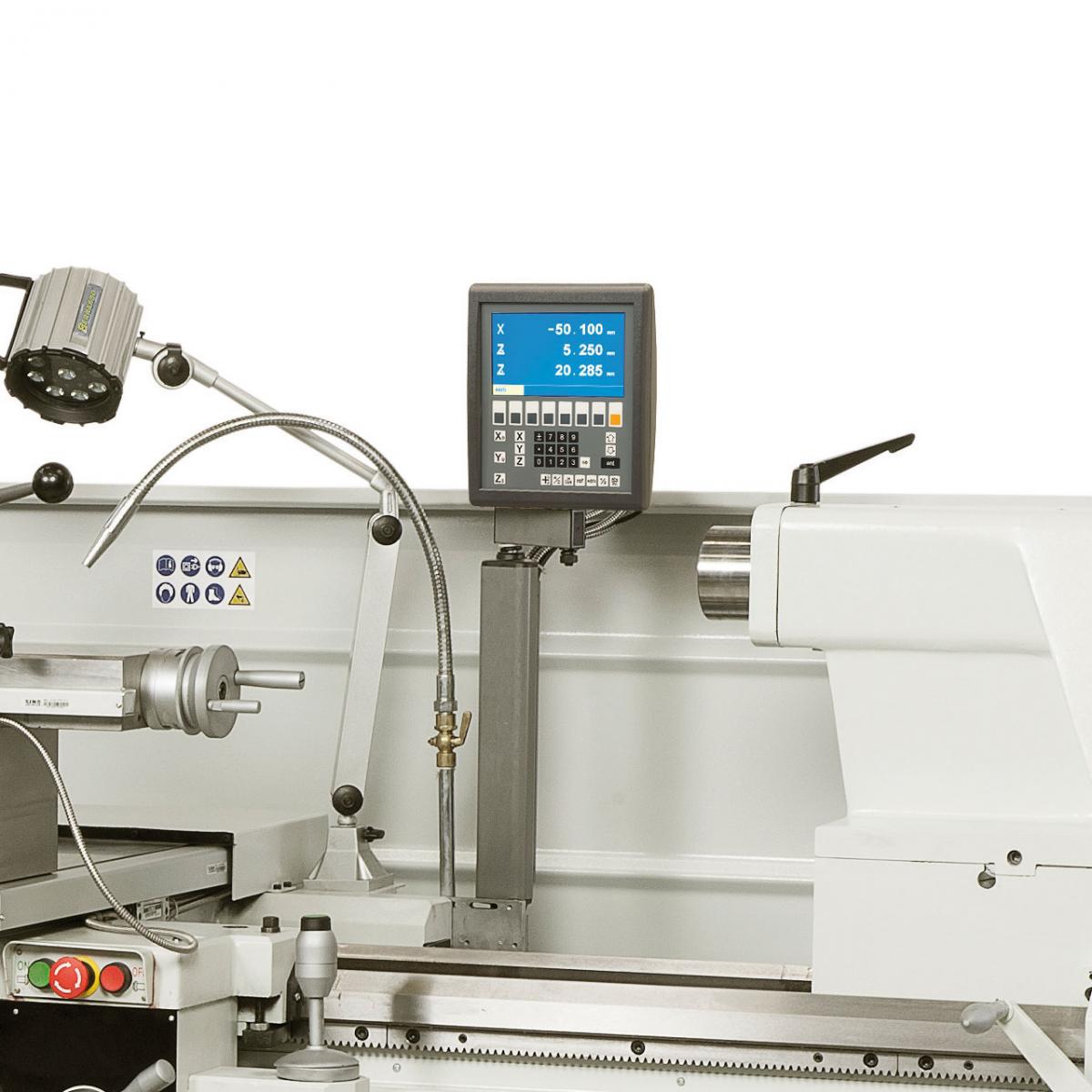

  • Die serienmäßige 3-Achs-Positionsanzeige garantiert einfacheres Arbeiten und höhere Genauigkeit.1
  • Vorschubgetriebe leicht und präzise schaltbar, geschliffene Zahnräder sorgen für einen ruhigen Lauf.1
  • 1

XL-Artikel - Versandkosten bitte anfragen!


Die Produktionsdrehmaschine Titan 800 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Ihren Einsatzbereich findet dieses Modell beim wirtschaftlichen Herstellen von Einzelwerkstücken und Serien im Maschinenbau, Anlagenbau, Produktion, usw.



Technische Daten:

Spitzenweite

3000 mm

Spitzenhöhe

400 mm

Umlaufdurchmesser über Bett

800 mm

Umlaufdurchmesser über Kröpfung

1000 mm

Umlaufdurchmesser über Planschlitten

540 mm

Bettbreite

400 mm

Spindelbohrung

105 mm

Spindelaufnahme

DIN 55029, D1-8

Drehzahlbereich

(16) 25 - 1600 U/min

Bereich Längsvorschübe

(25) 0,044 - 1,48 mm/U

Bereich Planvorschübe

(25) 0,022 - 0,740 mm/U

Metrische Gewinde

(54) 0,45 - 120 mm

Zollgewinde

(54) 7/16 - 80 Gg/1"

Pinolendurchmesser

90 mm

Pinolenweg

235 mm

Pinolenaufnahme

MK 5

Motorleistung

7,5 kW (10,0 PS)

Maschinenabmessung (B x T x H)

4800 x 1320 x 1580 mm

Gewicht ca.

3820 kg

Beschreibung:

  • Zur Versteifung der Bettführung und zur Minimierung der Schwingungseinflüsse ist das Bett mit kräftigen Rippen versehen
  • Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, ...
  • Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
  • Moderne Hauptspindellagerung mit Schrägrollenlager in Präzisionsausführung
  • Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
  • Eine herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
  • Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
  • Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
  • Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
  • Beste Zerspanungsleistung auch beim Plandrehen
  • Große Spindelbohrung (105 mm) für Werkstücke mit großem Durchmesser
  • Sanftanlauf durch die mechanische Lamellenkupplung

Lieferumfang:

  • 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
  • Kabelführung über Energiekette
  • 3-Backen-Stahlfutter PO3-315 mm / D8
  • Aufspannscheibe 500 mm
  • Feststehende Lünette - Durchlass diam. max. 180 mm
  • Mitlaufende Lünette - Durchlass diam. max. 100 mm
  • 2 Zentrierspitzen
  • Motor mit Magnetbremse nach CE-Norm
  • Fußpedal mit Bremsfunktion nach CE
  • Erstbefüllung mit Shell Tellus 46
  • Eilgang längs und plan
  • Rutschkupplung
  • Kühlmitteleinrichtung
  • Schnellwechselstahlhalter mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlhalter
  • LED-Maschinenleuchte
  • Wechselräder
  • Reduzierhülse
  • Spänerückwand
  • Bedienwerkzeug
Lieferbares Sonderzubehör:

B22-1004 Mitlaufende Körnerspitze Typ PC - MK 5

B22-1090 Spannzangenfutter 5C

B22-1097 Spannzangenset 5C

B44-3088 Drehmeißelsatz mit HM-Wendeplatten, 20 mm, Satz E

B53-2012 Maschinenschuh NE 160

B22-1027 Mitlaufende Hochleistungs-Körnerspitze NCK-A MK 5

B22-1043 Mitlaufende Körnerspitze SMA - MK 5

B22-1065 Mitlaufender Zentrierkegel MK 5 / 150 mm

B23-1009D2 Wechselhalter mit geradem Einsatz 50 x 180 mm für Größe D

B23-1014 Wechselhalter mit Prismeneinsatz diam. 50 x 180 mm für Größe D

B22-1043 Mitlaufende Körnerspitze SMA - MK 5
