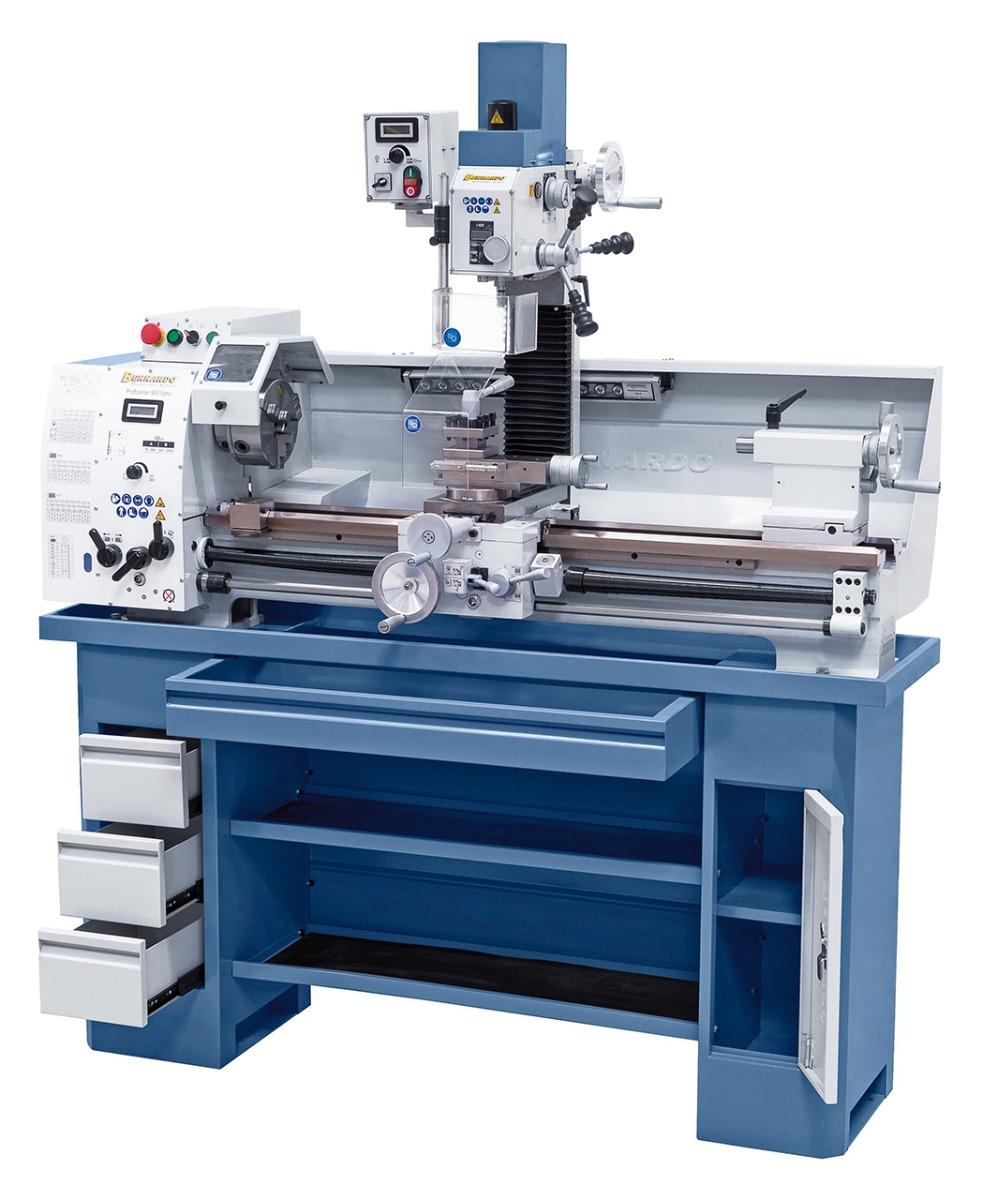

Das Bearbeitungszentrum Proficenter 900 Vario ist aufgrund der umfangreichen Grundausstattung (z.B.: Fräsaufsatz, Drehstrommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag, Rutschkupplung, LED-Maschinenleuchte,....) die ideale Maschine für den anspruchsvollen Anwender. Zur Reduzierung der Fertigungszeiten ist dieses Modell auch mit einer 2-Achs-Digitalanzeige lieferbar.
Technische Daten:
| Drehmaschine | |
| Spitzenweite | 900 mm |
| Spitzenhöhe | 160 mm |
| Umlaufdurchmesser über Bett | 320 mm |
| Spindelbohrung | 38 mm |
| Aufnahme in der Spindelbohrung | DIN 55029, D1-4 |
| Drehzahlbereich, stufenlos | 75 – 500 / 300 – 2000 U/min |
| Bereich Längsvorschübe | (15) 0,07 – 1,0 mm/U |
| Bereich Planvorschübe | (15) 0,017 – 0,25 mm/U |
| Metrische Gewinde | (18) 0,2 – 3,5 mm |
| Zollgewinde | (21) 8 – 56 Gg/1“ |
| Pinolenweg | 100 mm |
| Pinolenaufnahme | MK 3 |
| T-Nutengröße im Planschlitten | 12 mm |
| Motor-Abgabeleistung S1 100% | 1,5 KW / 400 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 400 V |
| Fräsaufsatz | |
| Bohrleistung max. | 20 mm |
| Stirnfräser max. | 63 mm |
| Schaftfräser max. | 20 mm |
| Ausladung | 170 mm |
| Spindeldrehzahl, stufenlos | 50 - 2250 U/min |
| Spindelaufnahme | MK 2 |
| Fräskopf schwenkbar | -90° bis +90° |
| Höhenverstellung Fräskopf | 260 mm |
| Motor-Abgabeleistung S1 100% | 0,60 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 0,90 kW / 230 V |
| | |
| Maschinenabmessung (B x T x H)* | 1650 x 650 x 1120 mm |
| Gesamtgewicht ca. | 303 kg |
| | |
* ohne Untergestell
Beschreibung:
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
- Serienmäßig mit 38 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmessern
- Vielseitige Anwendungsmöglichkeiten: Feinmechaniker, Ausbildungs- und Lehrwerkstätten, ...
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
- Fräsaufsatz mit Digitalanzeige für den Pinolenhub und die Drehzahl
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen, usw.
Lieferumfang:
- 3-Backenfutter DK11-160 mm / D4
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 2 / B 16
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Anzugsspindel M 10
- Digitale Pinolenhubanzeige
- Digitale Drehzahlanzeige
- Gewindeuhr
- LED-Maschinenleuchte
- Futterschutz
- Leitspindelabdeckung
- Spänerückwand
- Bedienwerkzeug
