Die Drehmaschine Profi 550 PRO-Serie ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität,....) das ideale Modell für den anspruchsvollen Anwender.
Technische Daten:
| Spitzenweite | 550 mm |
| Spitzenhöhe | 125 mm |
| Umlaufdurchmesser über Bett | 250 mm |
| Bettbreite | 135 mm |
| Spindelbohrung | 26 mm |
| Aufnahme in der Spindelbohrung | MK 4 |
| Drehzahlbereich, stufenlos | 30 - 450 / 150 - 3000 U/min |
| Bereich Längsvorschübe | (6) 0,06 - 0,32 mm/U |
| Bereich Planvorschübe | (4) 0,03 - 0,075 mm/U |
| Metrische Gewinde | (18) 0,2 - 3,5 mm |
| Zollgewinde | (21) 8 - 56 Gg/1" |
| Pinolenweg | 70 mm |
| Pinolenaufnahme | MK 2 |
| Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 1210 x 610 x 450 mm |
| Gewicht ca. | 137 kg |
* ohne Untergestell
Beschreibung:
- Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
- Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ? 0,009 mm
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Verschiebbarer Oberschlitten in x-Achsenrichtung
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Lieferumfang:
- 3-Backenfutter PO3-125 mm Stahlausführung
- Futterflansch 125 mm
- Feste Körnerspitzen
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör: B22-1040 Mitlaufende Körnerspitze SMA - MK 2
B22-1050 Mitlaufender Zentrierkegel MK 2 / 60 mm

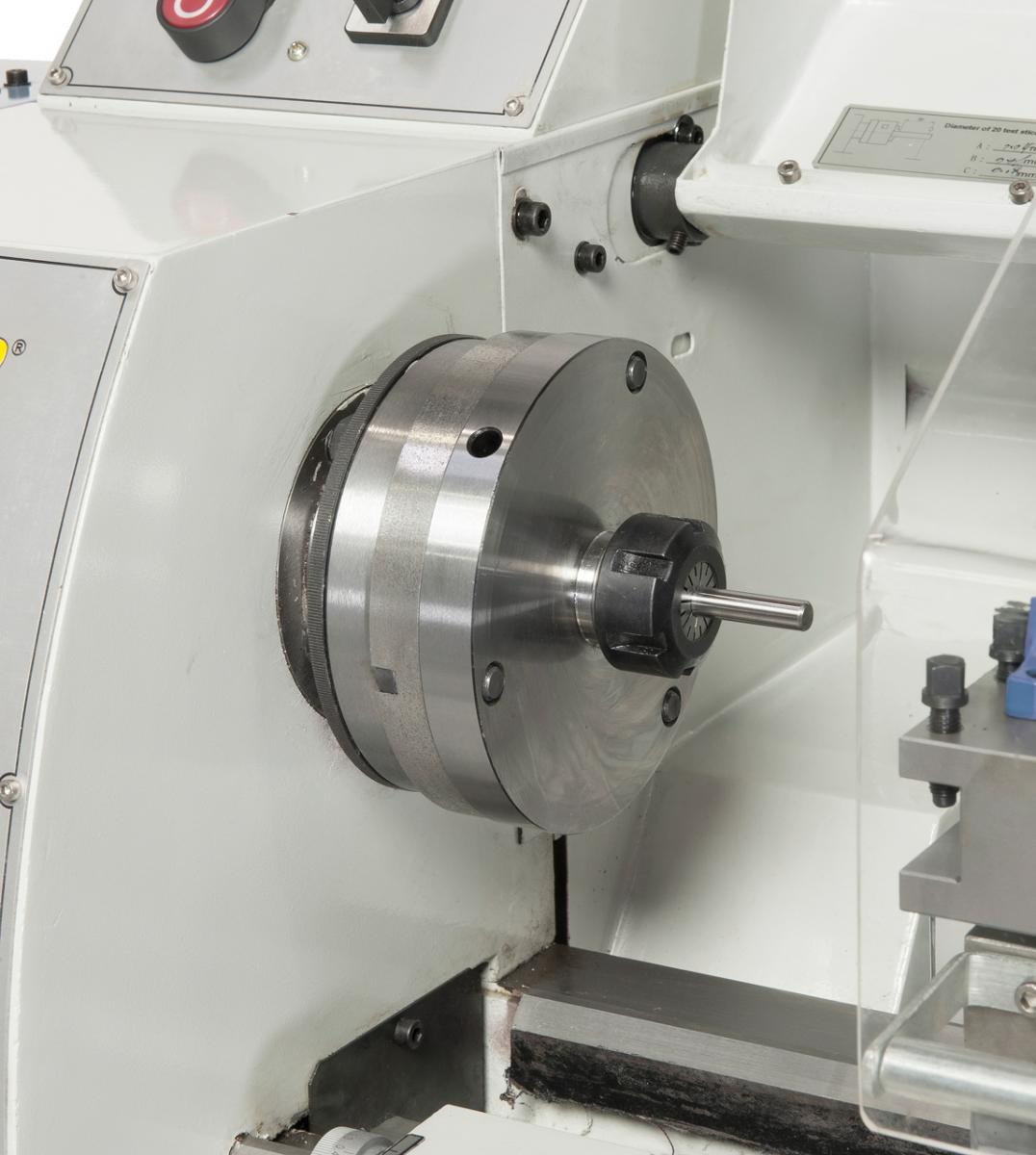

B22-1097 Spannzangenset 5C
B03-1760 Festst. Lünette Profi(center) 550 WQ / WQV / LZ / 750 LZ
B03-1765 Mitlaufende Lünette Profi(center) 550WQ/WQV/LZ/750LZ
B56-1055 Untergestell D3 für Profi(center) 500-Serie
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
B22-1068 Revolverkopf MK 2 mit 3 Stationen
B22-1069 Revolverkopf MK 2 mit 4 Stationen
B22-1001 Mitlaufende Körnerspitze Typ PC - MK 2
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
