Die Drehmaschine Profi 700 PRO ist aufgrund des hohen Drehzahlbereichs bis 3000 U/min sowie der umfangreichen Ausstattung (z.B.: Drehstrommotor mit Frequenzumrichter, Hauptspindellagerung in P5-Qualität, Mikrometerlängsanschlag für Serienarbeiten, Rutschkupplung,....) das ideale Modell für den anspruchsvollen Anwender.
Technische Daten:
Spitzenweite | 700 mm |
Spitzenhöhe | 150 mm |
Umlaufdurchmesser über Bett | 300 mm |
Bettbreite | 180 mm |
Spindelbohrung | 38 mm |
Aufnahme in der Spindelbohrung | MK 5 |
Drehzahlbereich, stufenlos | 30 - 450 / 150 - 3000 U/min |
Bereich Längsvorschübe | (14) 0,07 - 0,65 mm/U |
Bereich Planvorschübe | (11) 0,03 - 0,12 mm/U |
Metrische Gewinde | (18) 0,2 - 3,5 mm |
Zollgewinde | (21) 8 - 56 Gg/1" |
Pinolenweg | 85 mm |
Pinolenaufnahme | MK 3 |
Motor-Abgabeleistung S1 100% | 1,5 kW / 230 V |
Motor-Aufnahmeleistung S6 40% | 2,2 kW / 230 V |
Maschinenabmessung (B x T x H)* | 1380 x 640 x 500 mm |
Gewicht ca. | 235 kg |
* ohne Untergestell
Beschreibung:

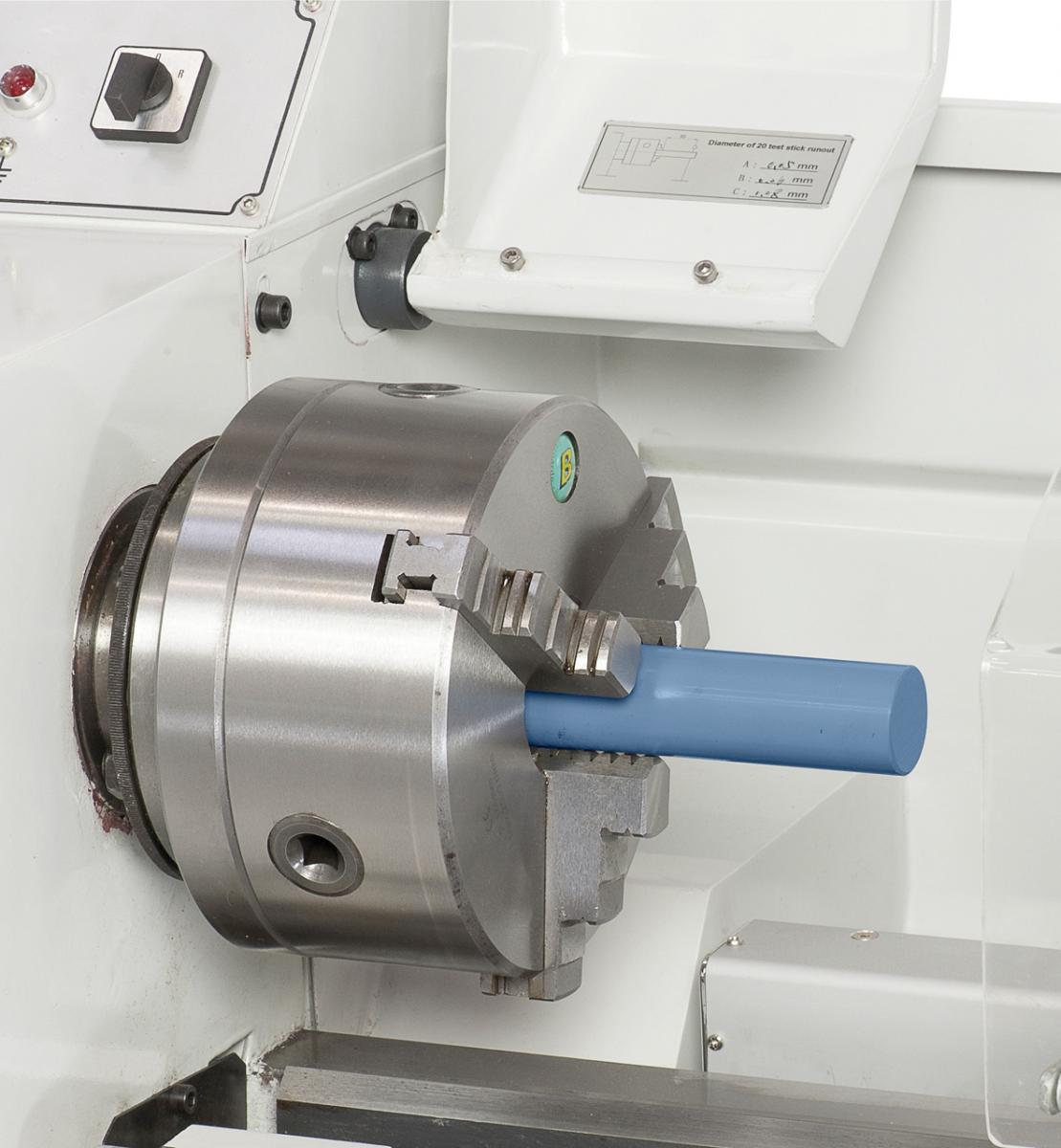

- Präzisions-Dreibackenfutter in Stahlausführung für Drehzahlen bis 3000 U/min serienmäßig
- Serienmäßig mit Delta-Frequenzumrichter für hohes Drehmoment im unteren Drehzahlbereich und annähernd konstante Drehzahl unter Last
- Hauptspindellagerung mit nachstellbaren Kegelrollenlager in P5-Qualität
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
- Erweiterter Einsatzbereich durch den nachrüstbaren Fräsaufsatz (Option)
- Hohe Rundlaufgenauigkeit der gehärteten Spindelnase ? 0,009 mm
- Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
- Verschiebbarer Oberschlitten in x-Achsenrichtung
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
Lieferumfang:
- 3-Backenfutter PO3-160 mm Stahlausführung
- Futterflansch 160 mm
- Feste Körnerspitzen
- Wechselräder
- Schnellwechselstahlhalter Größe 20-2 mit 2 geraden Einsätzen
- Rutschkupplung
- Mikrometerlängsanschlag
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör: B22-1097 Spannzangenset 5C
B56-1061 Untergestell D6 für Profi(center) 700-Serie
B44-3084 Drehmeißelsatz mit HM-Wendeplatten, 12 mm, Satz C
B22-1068 Revolverkopf MK 2 mit 3 Stationen
B22-1069 Revolverkopf MK 2 mit 4 Stationen
B22-1002 Mitlaufende Körnerspitze Typ PC - MK 3
B22-1041 Mitlaufende Körnerspitze SMA - MK 3
B22-1055 Mitlaufender Zentrierkegel MK 3 / 100 mm
B22-1071 Revolverkopf MK 3 mit 6 Stationen
B24-1005 Bohrfutterdorn MK 3 - B 16
B22-1041 Mitlaufende Körnerspitze SMA - MK 3
