XL-Artikel - Versandkosten bitte anfragen! Die Produktionsdrehmaschine Goliath 500 zeichnet sich durch hohe Genauigkeit und Leistung aus und ist besonders für mittlere bis schwere Zerspanungsarbeiten geeignet. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs-Digitalanzeige ausgestattet.
Technische Spezifikationen
|
Spitzenweite
|
2000 mm
|
|
Spitzenhöhe
|
250 mm
|
|
Umlaufdurchmesser über Bett
|
500 mm
|
|
Umlaufdurchmesser über Kröpfung*
|
720 mm
|
|
Umlaufdurchmesser über Planschlitten
|
310 mm
|
|
Bettbreite
|
400 mm
|
|
Spindelbohrung
|
80 mm
|
|
Spindelaufnahme
|
DIN 55029, D1-8
|
|
Drehzahlbereich
|
(24) 9 - 1600 U/min
|
|
Bereich Längsvorschübe
|
(80) 0,063 - 6,43 mm/U
|
|
Bereich Planvorschübe
|
(80) 0,027 - 2,73 mm/U
|
|
Metrische Gewinde
|
(46) 1 - 224 mm
|
|
Zollgewinde
|
(44) 1/8 - 28 Gg/1“
|
|
Pinolendurchmesser
|
75 mm
|
|
Pinolenweg
|
150 mm
|
|
Pinolenaufnahme
|
MK 5
|
|
Motorleistung
|
7,5 kW (10,0 PS)
|
|
Maschinenabmessung (B x T x H)
|
3520 x 1240 x 1550 mm
|
|
Gewicht ca.
|
3375 kg
|
* Bettlänge herausnehmbar: 200 mm
Eigenschaften
- Vielseitige Einsatzmöglichkeiten im allgemeinen Maschinenbau, Produktion, Einzelteilanfertigung, …
- Das Maschinenbett, aus einem Stück gegossen, ist äußerst verwindungssteif und vibrationsarm, womit eine wesentliche Voraussetzung für genaues Drehen erfüllt wird
- Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung

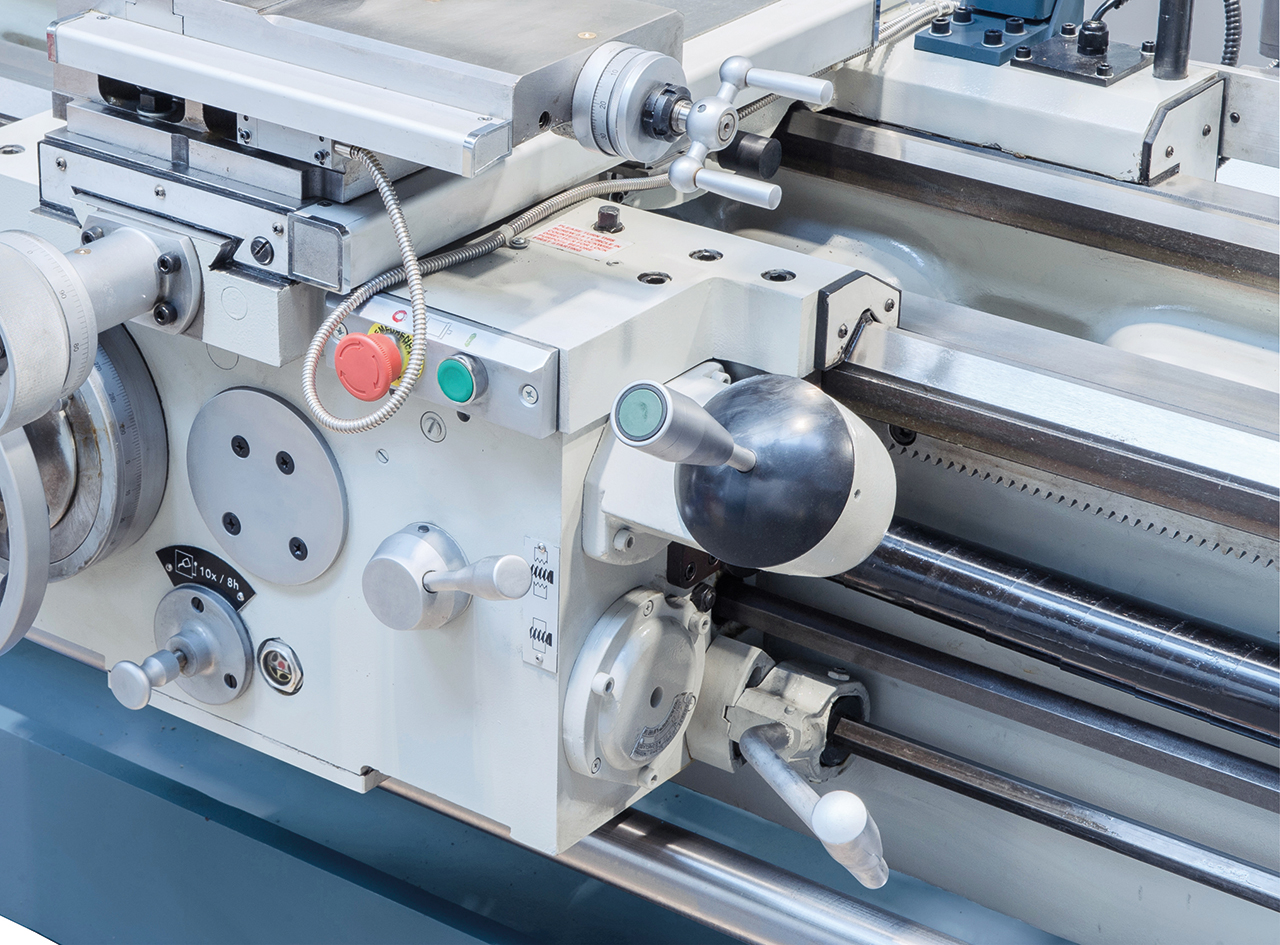

- Zentrale, handliche Schaltung für Vorschübe und Gewinde, mit Leit- und Zugspindel
- Serienmäßig mit Eilgang längs und plan zur Reduzierung der Nebenzeiten
- Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen
- Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser
- Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
- Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten
- Beste Zerspannungsleistung auch beim Plandrehen
Lieferumfang
- Rutschkupplung
- Eilgang längs und plan
- LED-Maschinenleuchte
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- 3-Backenfutter PS3-250 mm / D8
- Aufspannscheibe 400 mm

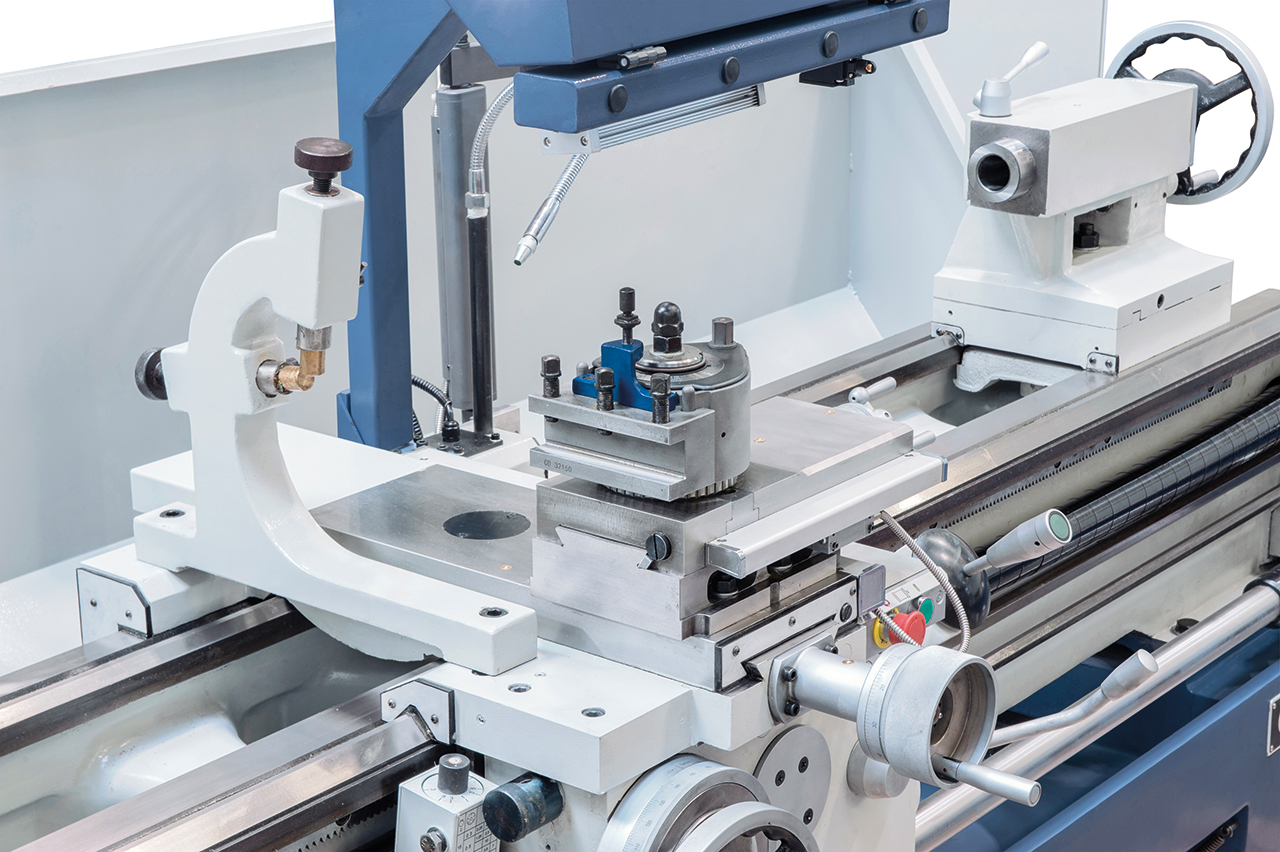

- Feststehende Lünette - Durchlass diam. max. 200 mm
- Mitlaufende Lünette - Durchlass diam. max. 110 mm
- 1 Zentrierspitze / 1 Mitlaufende Körnerspitze
- Motor mit Magnetbremse nach CE-Norm
- Fußpedal mit Bremsfunktion nach CE
- Erstbefüllung mit Shell Tellus 46
- Kühlmitteleinrichtung

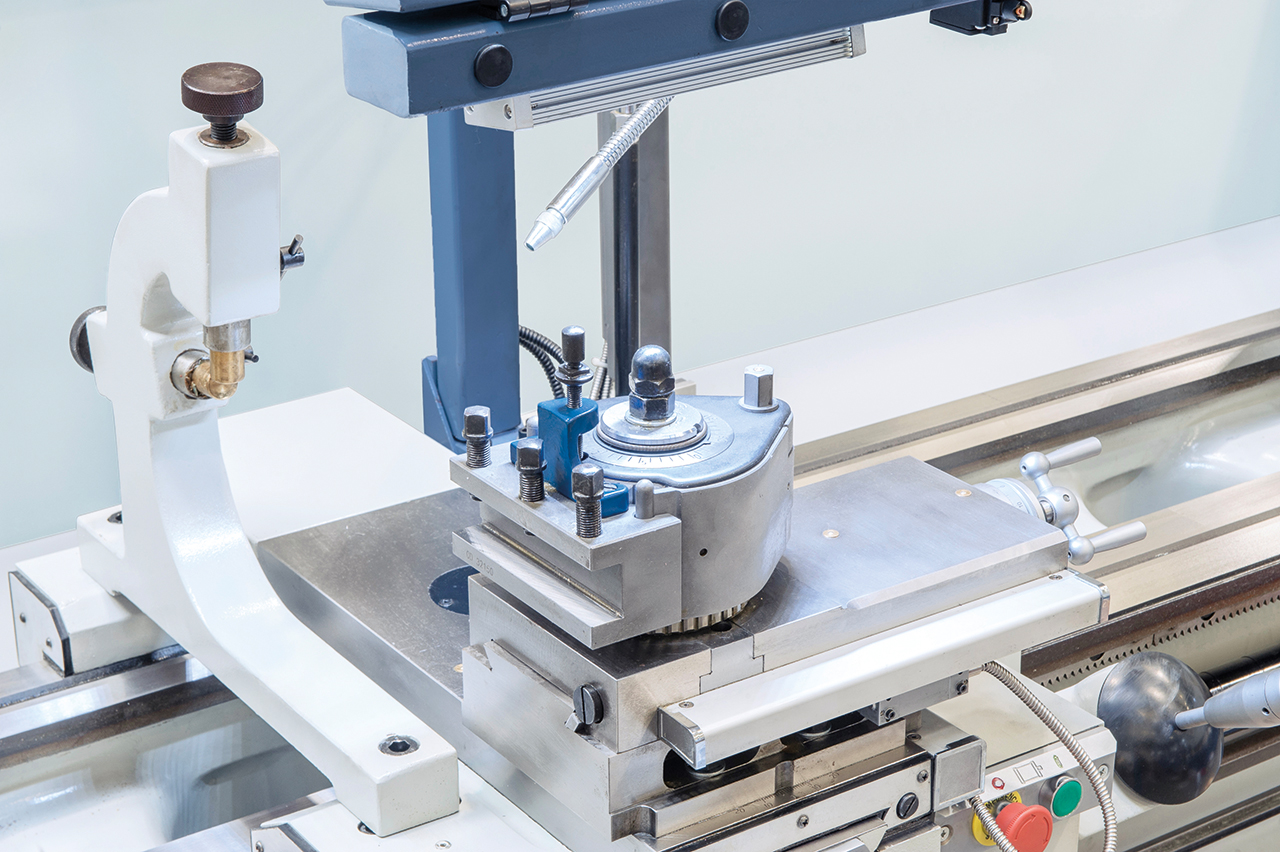

- Schnellwechselstahlhalter mit 4 Einsätzen
- Schutzeinrichtung bei Schnellwechselstahlhalter
- Reduzierhülse
- Spänerückwand
- Bedienwerkzeug
