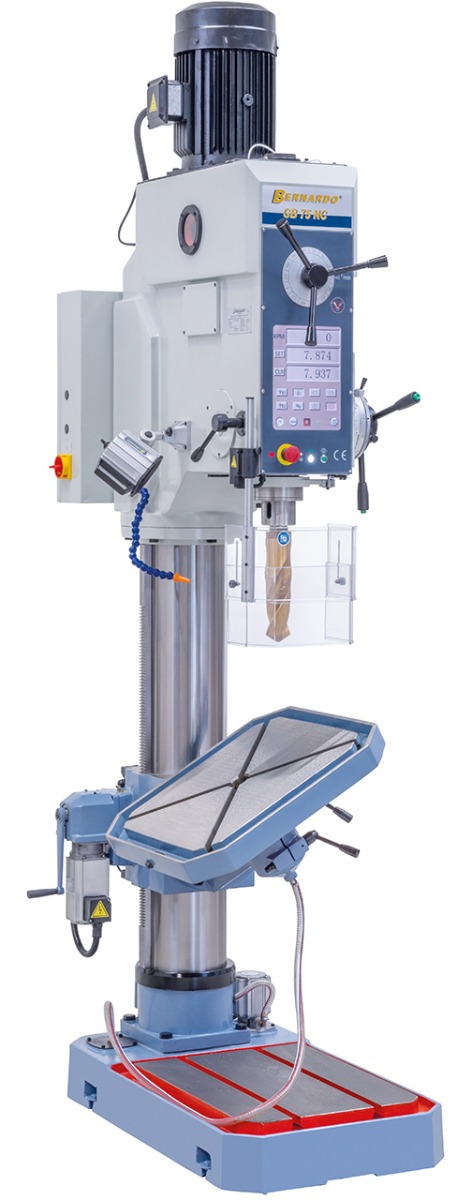

XL-Artikel - Versandkosten bitte anfragen! Die Getriebe-Säulenbohrmaschine GB 75 NC überzeugt durch ihre große Bohrleistung von 70 mm, die massive Bauweise sowie durch die umfangreiche Grundausstattung. Dadurch ist dieses Modell für den Einsatz in der industriellen Fertigung und der Serienproduktion ideal geeignet.
Technische Daten:
|
Bohrleistung in Stahl
|
70 mm
|
|
Bohrleistung in Guss
|
80 mm
|
|
Gewindeschneiden max.
|
M50
|
|
Bohrfutter
|
3 – 16 mm / B 18
|
|
Morsekonus
|
MK 5
|
|
Spindeldrehzahl / Stufenzahl
|
38 – 1230 U/min / 12
|
|
Vorschubbereich
|
0,1 / 0,2 / 0,3 / 0,4 mm/U
|
|
Ausladung
|
420 mm
|
|
Abstand Spindel / Tisch max.
|
745 mm
|
|
Abstand Spindel / Bodenplatte
|
1380 mm
|
|
Pinolenhub
|
280 mm
|
|
Säulendurchmesser
|
220 mm
|
|
Tischgröße / T-Nutengröße
|
600 x 600 mm / 18 mm
|
|
Arbeitsfläche Bodenplatte
|
490 x 635 mm
|
|
Motorleistung
|
5,5 kW
|
|
Maschinenabmessung (B x T x H)
|
750 x 1200 x 2790 mm
|
|
Gewicht ca.
|
1060 kg
|
Beschreibung:

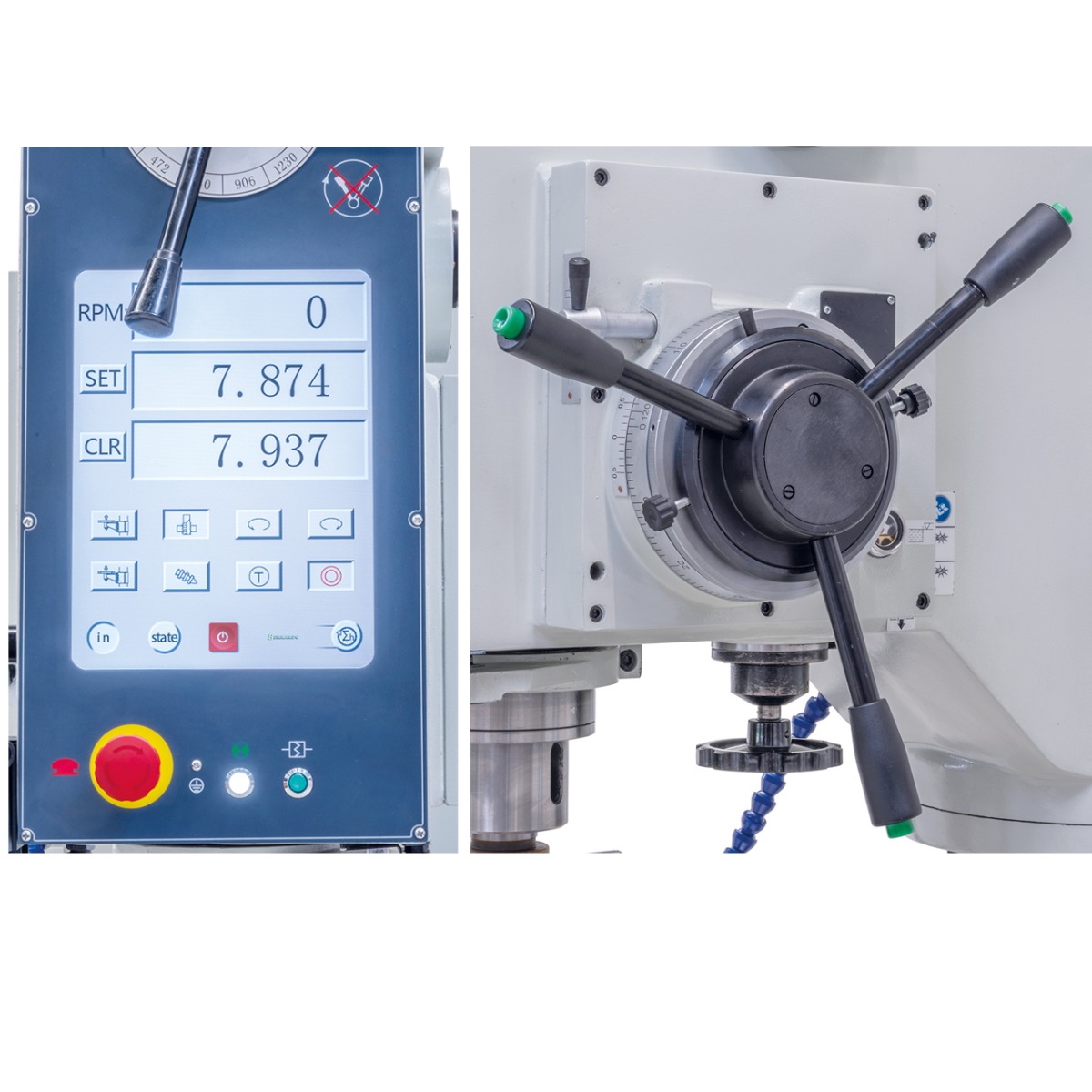

- Sämtliche Einstellarbeiten erfolgen direkt am großdimensionierten Touchscreen-Display

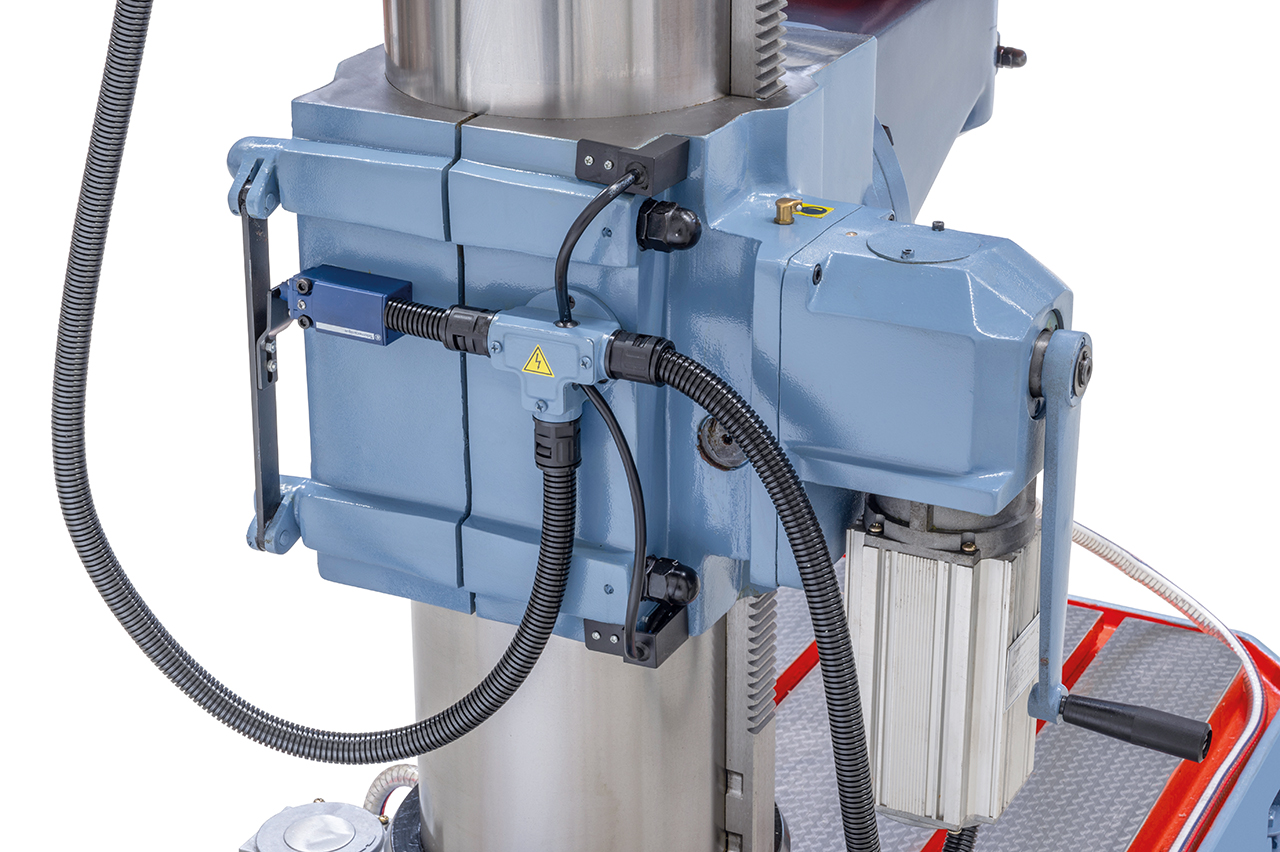

- Serienmäßig mit motorischer Tischhöhenverstellung ausgestattet
- 4 automatische Bohrvorschübe über Elektromagnetkupplung schaltbar
- Handgeschabter Bohrtisch aus massiven Grauguss, schwenkbar von -45° bis + 45°
- Geschliffene Bodenplatte mit T-Nuten zum Aufspannen von besonders hohen Werkstücken
- Garantierte Rundlaufgenauigkeit ? 0,02 mm, in der Pinole gemessen
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile und geschliffene Stahlsäule, ausgelegt für hohe Beanspruchung

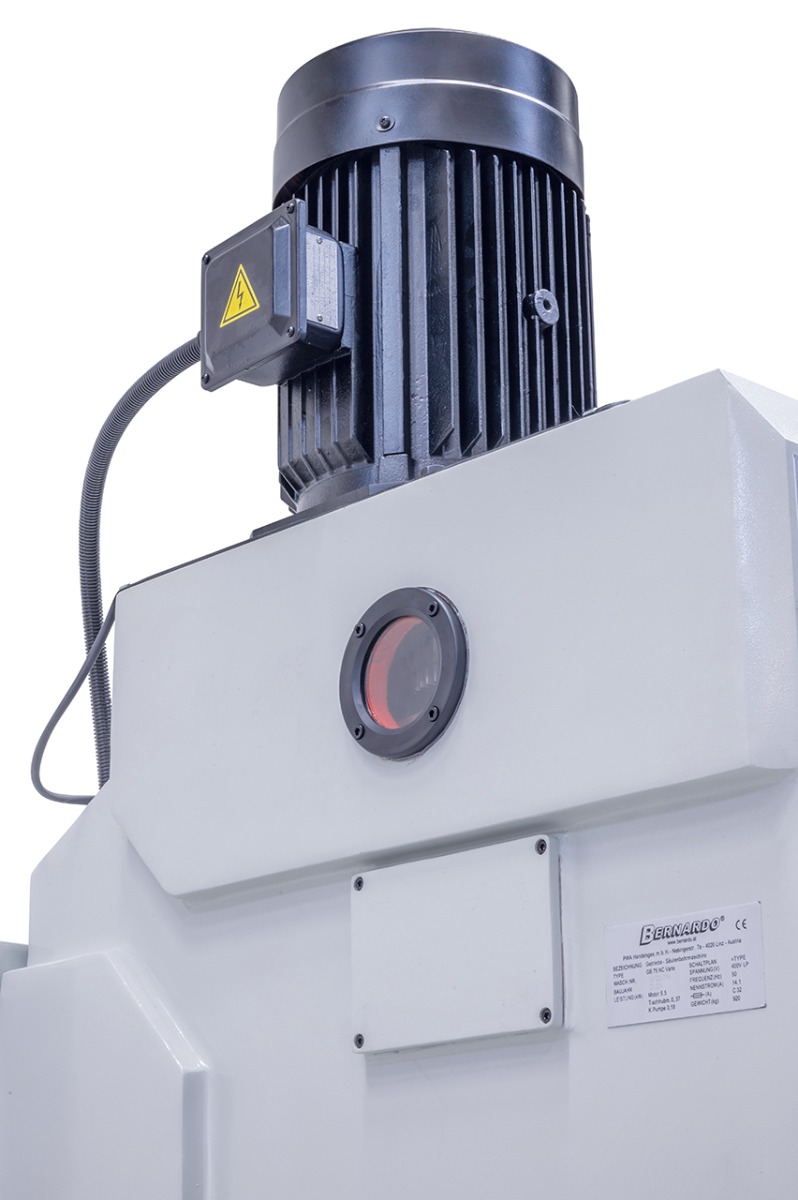

- Leistungsstarker Antriebsmotor konzipiert für längeren Einsatz
Lieferumfang:
- Schnellspannbohrfutter 3 - 16 mm / B 18
- Bohrfutterdorn MK 5 / B 18
- Reduzierhülse MK 5 / 4, MK 4 / 3, MK 4 / 2, MK 3 / 1
- Motorischer Tischhub
- Kühlmitteleinrichtung
- Touchscreen
- Elektromagnetischer Spindelvorschub
- Gewindeschneideinrichtung
- Erstbefüllung mit Shell Tellus 46
- LED-Maschinenleuchte
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
Lieferbares Sonderzubehör:
B41-1025 Spiralbohrer-Set, 170-tlg.
B41-1055 Spiralbohrer HSS mit Morsekonus Satz C
B53-2000 Maschinenschuh MS 80
B28-2020 Industrie-Bohrmaschinenschraubstock BMS 200
B24-1073 Schnellspann-Bohrfutter mit Direktaufnahme MK 4 / 1 - 16 mm
B54-1206 Universal-Kühlmittelkonzentrat MN 1103, im 5 l Kanister
