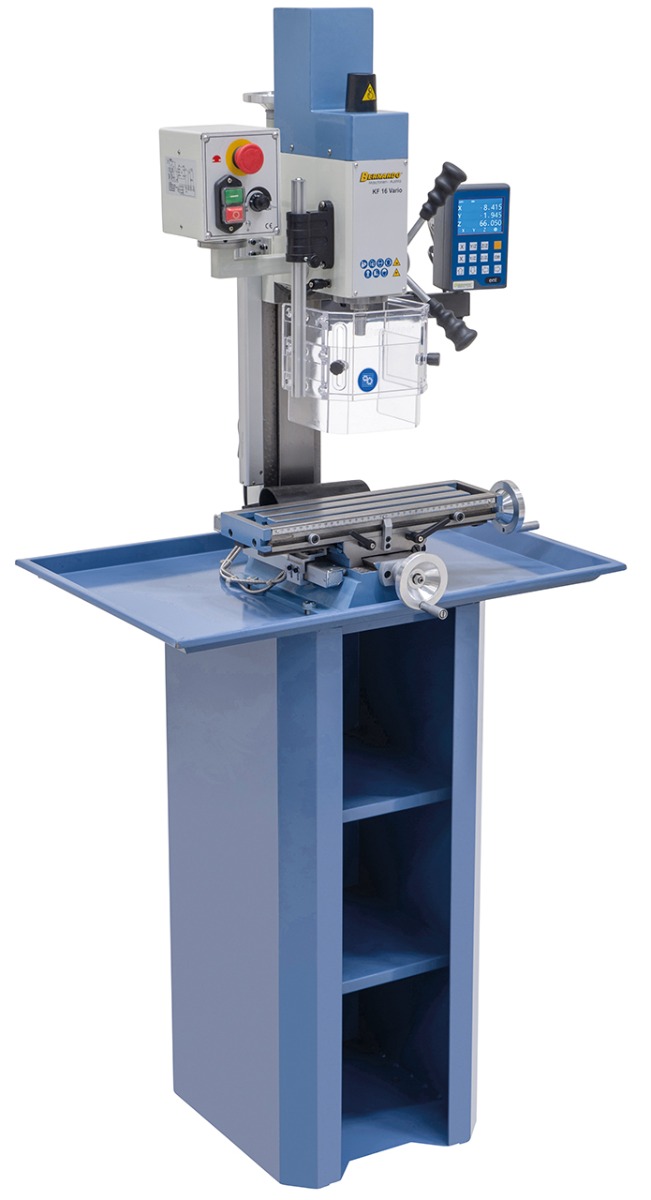

Die präzise Bohr- und Fräsmaschine KF 16 Vario ist für Bohr-, Fräs- und Senkarbeiten bei kleinen Werkstücken bestens geeignet. Durch die kleine und vibrationsfreie Bauweise findet dieses Modell beim Bastler und Hobbyheimwerker ihren Einsatzbereich.
Technische Daten:
Bohrleistung in Stahl
|
16 mm
|
Stirnfräser max.
|
50 mm
|
Schaftfräser max.
|
20 mm
|
Ausladung
|
170 mm
|
Abstand Spindel / Tisch max.
|
275 mm
|
Pinolenhub
|
50 mm
|
Spindeldrehzahl, stufenlos
|
50 - 1125 / 100 - 2250 U/min
|
Spindelaufnahme
|
MK 2
|
Tischgröße
|
400 x 120 mm
|
Verfahrweg (x / y)
|
230 / 120 mm
|
Fräskopf schwenkbar
|
-90° bis +90°
|
Höhenverstellung Fräskopf
|
200 mm
|
T-Nutengröße
|
10 mm
|
Motor-Abgabeleistung S1 100%
|
0,50 kW / 230 V
|
Motor-Aufnahmeleistung S6 40%
|
0,80 KW / 230 V
|
Maschinenabmessung (B x T x H)*
|
530 x 490 x 820 mm
|
Gewicht ca.
|
60 kg
|
* ohne Untergestell
Beschreibung:
- Hohe Sicherheit durch höhenverstellbaren Futterschutz mit Mikroschalter
- Schwalbenschwanzführung in allen Achsen, über Keilleisten nachstellbar
- Vielseitige Anwendungsmöglichkeiten, z.B. Planfräsen, Nutfräsen, Schlitzfräsen
- Massiver Kreuztisch mit einfach ablesbarer Längsmessskala
- Elektronisch stufenloser Antrieb für präzise Arbeitsergebnisse
- Stabiler und vibrationsarmer Maschinenfuß aus Grauguss
- Hohe Rundlaufgenauigkeit der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf von -90° bis +90°
- Großer Drehzahlbereich (2 Stufen) von 50 - 2250 U/min
Lieferumfang:
- 3-Achs-Digitalanzeige DT 40
- Anzugsspindel M 10
- Bohrfutterdorn MK 2 / B 16
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B26-1002 Fräser-Spannzangenfutter-Set ER25, MK 2, 8-tlg.
B24-1095 Gewindeschneid-Apparat Super M2 - M7
B42-1005 Satz Schaftfräser 4 - 16 mm, 7-tlg.
B42-1010 Schaft-Schruppfräser HSS 7-tlg.
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B56-1005 Modell BF 1
B56-1004 Untergestell BF 0 mit Spänewanne
B28-2026 Präzisions-Maschinenschraubstock PS 75
B27-1031 Horizontal- und Vertikalrundtisch RT 4 L
B42-1019 TITAN-Schaftfräserkassette 12-tlg.
B28-1004 Spannwerkzeugsortiment 58-tlg., 10 mm, M 8
B28-2026 Präzisions-Maschinenschraubstock PS 75
