XL-Artikel - Versandkosten bitte anfragen! Die Universalfräsmaschine UWF 95 N - eine Weiterentwicklung der bewährten UWF 90 - bietet durch die vergrößerte Tischaufspannfläche einen erweiterten Einsatzbereich sowie hohen Bedienkomfort durch den automatischen Bohrvorschub. Zusätzlich bietet dieses Modell einen Verfahrweg in der x-Achse von 1000 mm sowie eine pneumatische Werkzeugklemmung.
Technische Daten:
| Tischgröße | 1325 x 320 mm |
| Spindelaufnahme | ISO 40 |
| Spindeldrehzahl vertikal | (8) 90 - 2000 U/min |
| Spindeldrehzahl horizontal | (12) 40 - 1300 U/min |
| Pinolenhub | 120 mm |
| Pinolenvorschub | 0,08 / 0,15 / 0,25 mm/U |
| Verfahrweg (x / y / z) | 1000 / 290 / 400 mm |
| Ausladung | 150 - 770 mm |
| Tisch schwenkbar | -45° bis +45° |
| Spindelkopf Schwenkbereich | -90° bis +90° |
| Abstand Spindel / Tisch | 120 - 520 mm |
| Vorschubbereich längs | (8) 22 - 420 mm/min |
| Vorschubbereich quer | (8) 22 - 393 mm/min |
| Vorschubbereich vertikal | (8) 6 -112 mm/min |
| Eilgang x-, y- und z-Achse | 1290 / 1208 / 513 mm/min |
| T-Nutengröße | 14 mm |
| Motorleistung vertikal | 2,2 kW |
| Motorleistung horizontal | 2,2 kW |
| Maschinenabmessung (B x T x H) | 2030 x 1960 x 2400 mm |
| Gewicht ca. | 2175 kg |
Beschreibung:

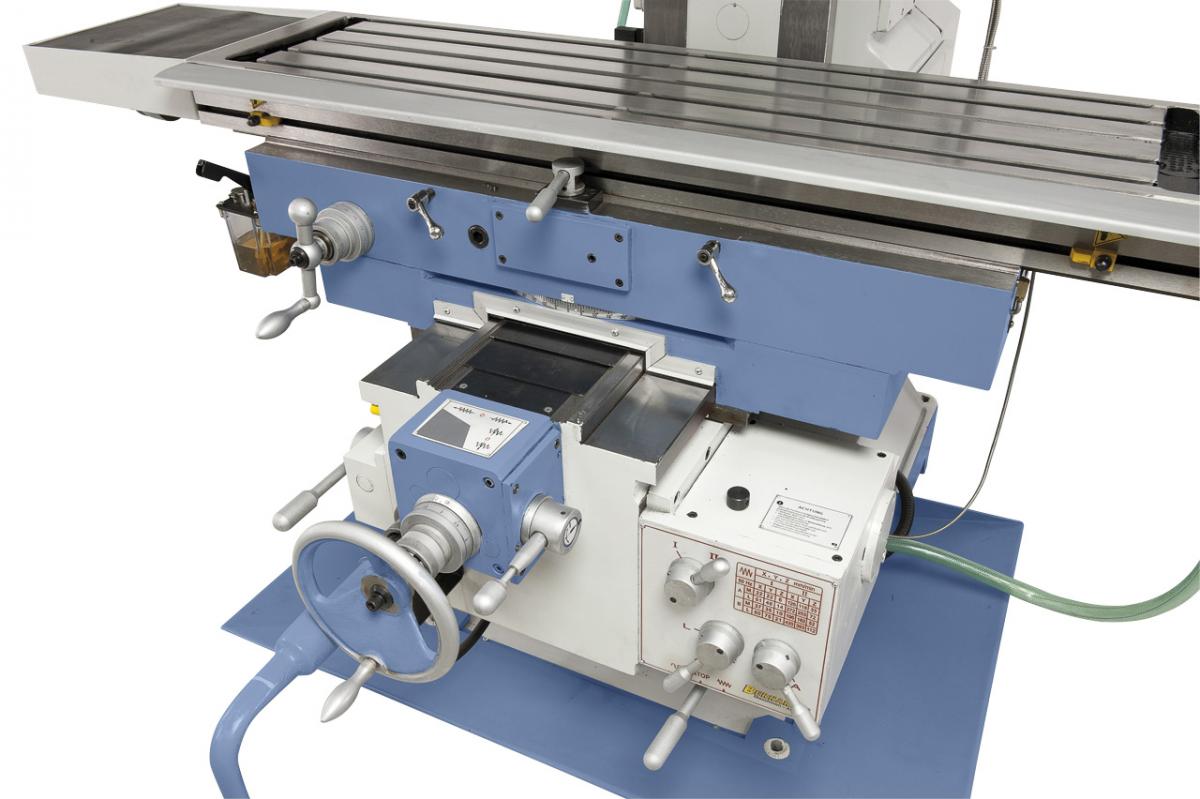

- Automatischer Tischvorschub (8 Stufen) in allen Achsen mit Eilgangsfunktion
- Großdimensionierter (1325 x 320 mm) Kreuztisch mit T-Nuten
- Erhöhte Produktivität durch serienmäßige digitale 3-Achs-Positionsanzeige
- Erweiterter Einsatzbereich durch zusätzliche Horizontalspindel
- Automatischer Pinolenvorschub (0,08 - 0,25 mm/U) im Lieferumfang enthalten
- Umfangreiches Zubehör in der Grundausstattung enthalten
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Massive Rechteckführung in y- und z-Achse
- Schwerer Maschinenständer aus Grauguss für vibrationsfreies Arbeiten
- Rechts- Linkslaufeinrichtung zum Gewindeschneiden
Lieferumfang:

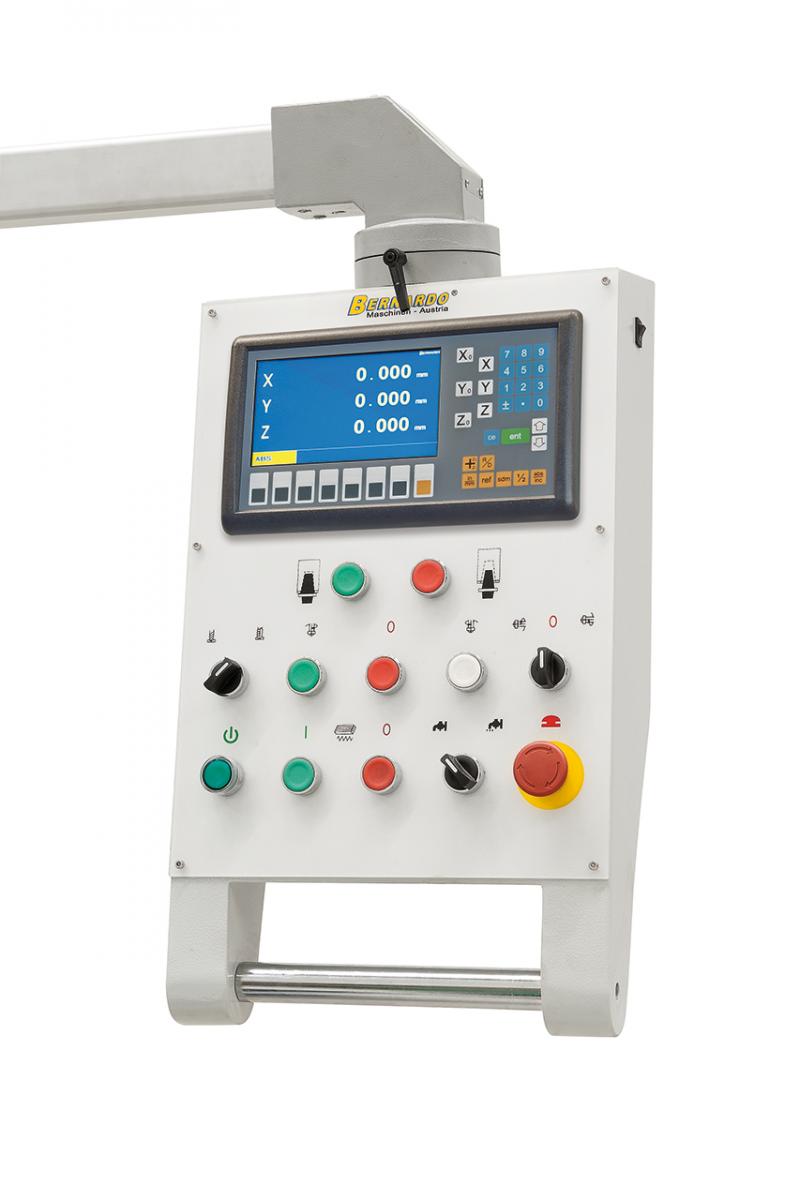

- 3-Achs-Digitalanzeige SDS6 - 3V
- Anzugsspindel M 16
- Horizontalgegenlager
- Verstellbare Schutzeinrichtung
- Schutzabdeckung zum Horizontalfräsen
- Langer Fräsdorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Kühlmitteleinrichtung

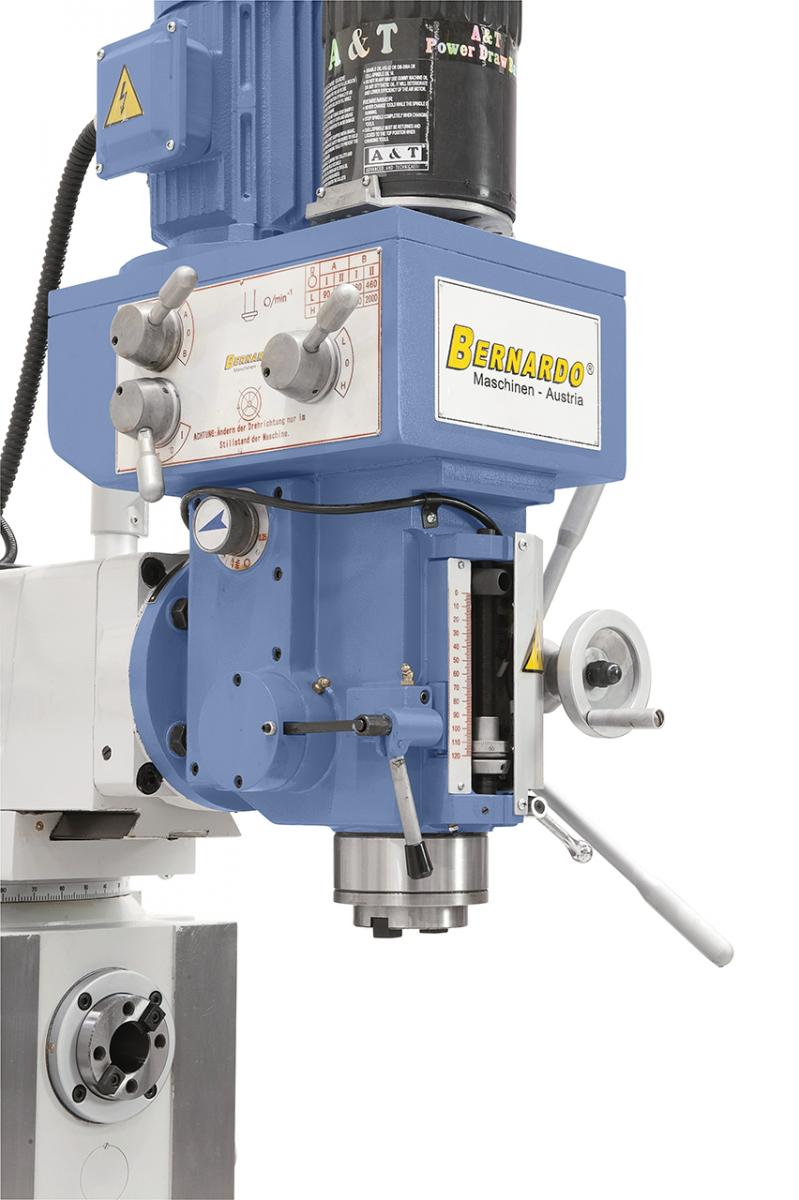

- Pneumatische Werkzeugklemmung (DIN 2080)
- LED-Maschinenleuchte
Lieferbares Sonderzubehör: B28-2121 Hochdruck-Maschinenschraubstock PHV 160
B35-1020 Parallelunterlagensatz 28-tlg.
B41-1051 Spiralbohrer HSS mit Morsekonus, TiN-besch., Satz B
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B42-1085 Planfräser 75° - diam. 80 mm
B53-2011 Maschinenschuh NE 120
B25-1011 Aufnahmeschaft ISO 40
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm, M 12
B28-2086 Weitspann-Maschinenschraubstock FJ 125
B53-2011 Maschinenschuh NE 120
