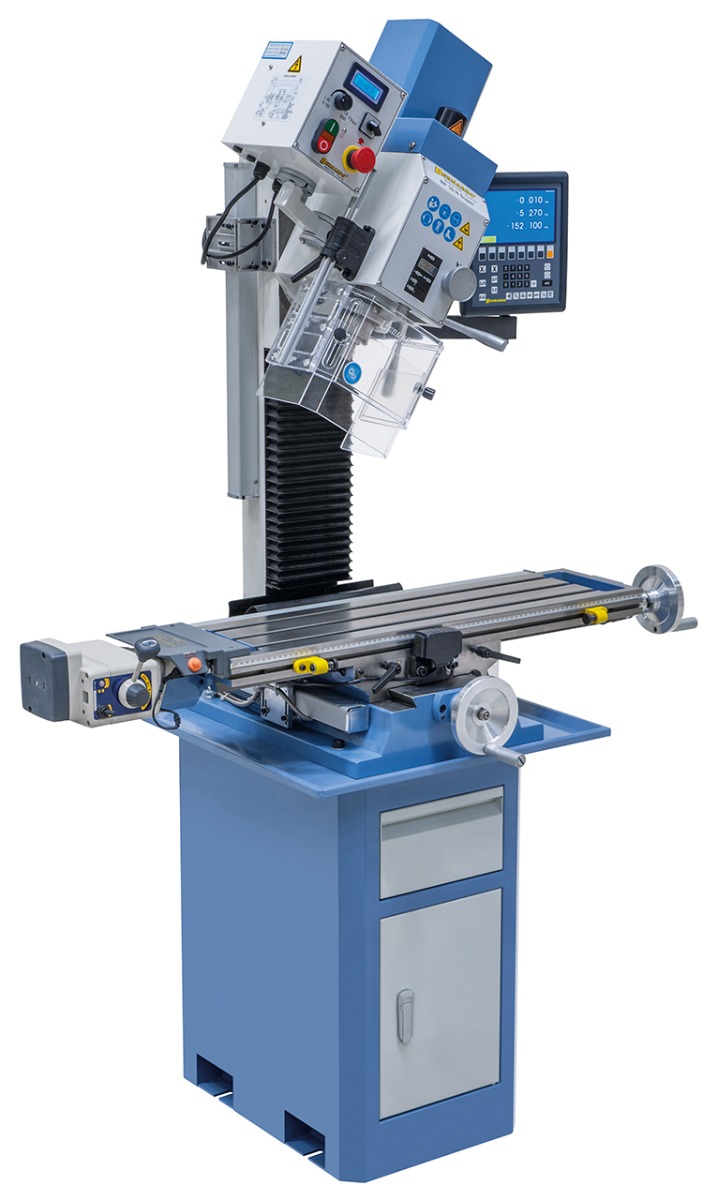

Die Weiterentwicklung der bewährten KF 25 Vario bietet serienmäßig eine vergrößerte Spindelaufnahme, einen größeren Frästisch sowie 2 Digitalanzeigen für Drehzahl (50 - 3000 U/min) und Pinolenhub. Weitere interessante Merkmale dieser kompakten Bohr- und Fräsmaschine sind die elektronisch stufenlos regelbare Drehzahl sowie der schwenkbare Fräskopf von -90° bis +90°.
Technische Daten:
Bohrleistung in Stahl
|
30 mm
|
Stirnfräser max.
|
75 mm
|
Schaftfräser max.
|
25 mm
|
Ausladung
|
180 mm
|
Abstand Spindel / Tisch
|
115 - 465 mm
|
Pinolenhub
|
70 mm
|
Spindeldrehzahl, stufenlos
|
50 - 1100 / 150 - 3000 U/min
|
Spindelaufnahme
|
MK 3
|
Tischgröße
|
840 x 210 mm
|
Verfahrweg (x / y)
|
455 / 195 mm
|
Fräskopf schwenkbar
|
-90° bis +90°
|
Höhenverstellung Fräskopf
|
350 mm
|
T-Nutengröße
|
14 mm
|
Motor-Abgabeleistung S1 100%
|
1,1 kW / 230 V
|
Motor-Aufnahmeleistung S6 40%
|
1,6 kW / 230 V
|
Maschinenabmessung (B x T x H)*
|
1350 x 710 x 1200 mm
|
Gewicht ca.
|
222 kg
|
* ohne Untergestell
Beschreibung:
- Vielseitige Anwendungsmöglichkeiten, z.B. Schlitzfräsen, Planfräsen, Ausspindeln, ...

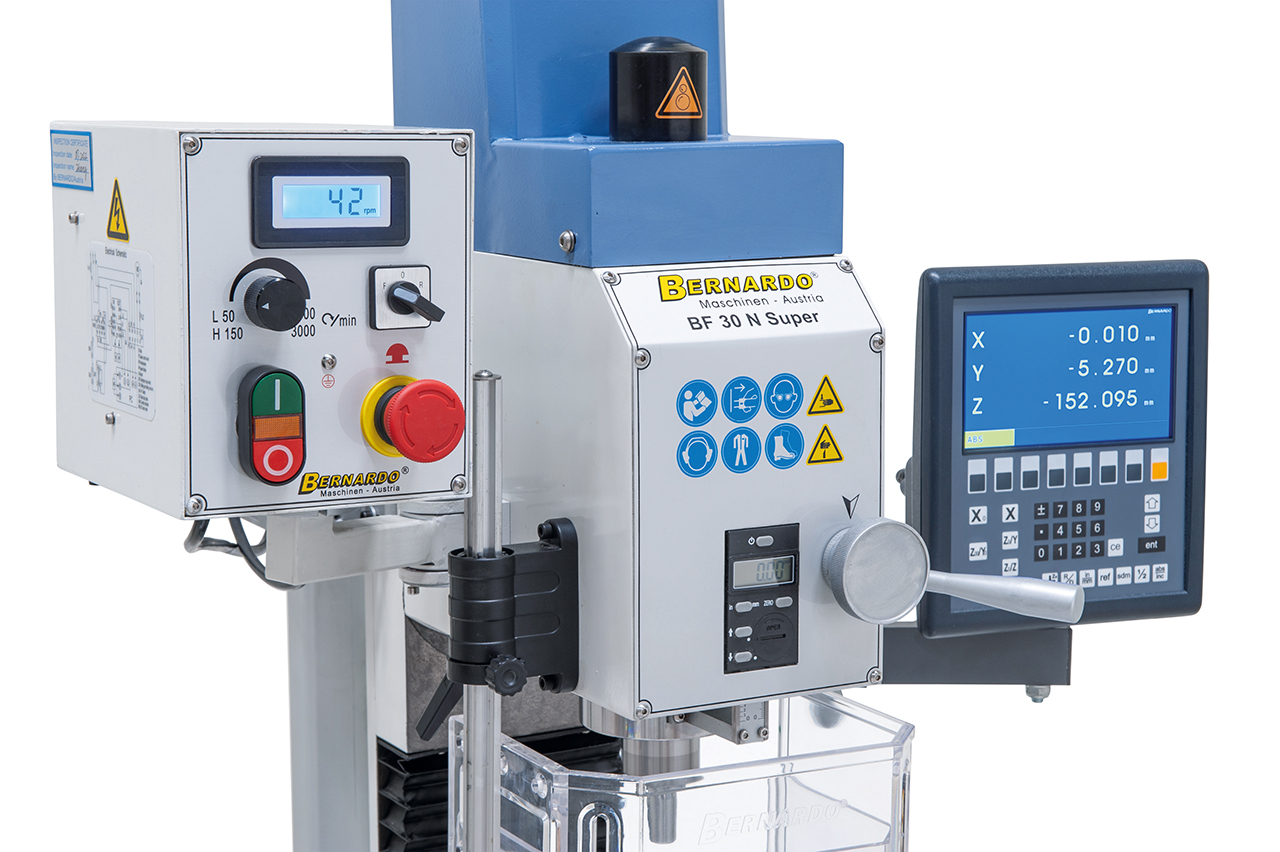

- Digitale Drehzahl- und Bohrtiefenanzeige im Lieferumfang enthalten
- 2-Stufengetriebe für optimale Kraftübertragung
- Serienmäßig mit Rechts-Linkslauf, optimal zum Gewindeschneiden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit (<= 0,015 mm) der Pinole durch Präzisionslager
- Beidseitig schwenkbarer Fräskopf zum Winkelbohren, Fräsen von Fasen usw.
- Großdimensionierter Kreuztisch mit T-Nuten, präzise oberflächenbearbeitet
- Pinolenverstellung mittels Handgriff, Feinzustellung mittels Handrad
Lieferumfang:
- 3-Achs-Digitalanzeige ES-12 V mit LCD-Display
- x-Achsenvorschub AL 350 D
- Bohrfutterdorn MK 3 / B 16
- Schnellspannbohrfutter 1 - 16 mm / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Pinolenhubanzeige
- EMV-Filter nach CE-Norm
- Höhenverstellbare Schutzabdeckung
- Bedienwerkzeug
Lieferbares Sonderzubehör:
B26-1004 Fräser-Spannzangenfutter-Set ER 32 MK 3 3 - 20 mm, 13-tlg.
B26-1006 Fräser-Spannzangenfutter-Set ER 40 MK 3 3 - 25 mm, 16-tlg.
B28-1001 Spannwerkzeugsortiment 58-tlg., 14 mm / M 12
B27-1000 Horizontal- und Vertikalrundtisch HV 6
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B27-1045 Halb-Universal-Teilkopf BS-0
B42-1016 Schaft-Schruppfräser TiN-beschichtet, 6 - 25 mm, 10-tlg.
B42-1020 TITAN-Fräserkassette 3 - 20 mm, 20-tlg.
B42-1058 Plan- und Eckfräser diam. 63 mm / B 22
B28-2027 Präzision-Maschinenschraubstock PS 100
B28-2085 Weitspann-Maschinenschraubstock FJ 100
B24-1096 Gewindeschneidapparat Super M 5 - M 12
B25-1015 Plan- und Ausdrehkopfset diam. 50 mm, inkl.Bohrstangen
B32-1061 Kantentaster SOE 20 L mit Leuchtanzeige L 158 mm
B35-1020 Parallelunterlagen-Satz 28-tlg.
B37-1050 1-Achs-Positionsanzeige Positron P2 (Selbstmontage)
B51-1003 Universal-Kühlmitteleinrichtung 10 Liter (Selbstmontage) 1
B54-1206 Universal-Kühlmittelkonzentrat MN 1103 5 l Kanister
B53-1003 Automatischer Frästischvorschub AL 350 D für x-Achse
B56-1026 Untergestell BF 5
B56-1018 Untergestell BF 5 Deluxe
