Die Bohr- und Fräsmaschine BF 22 LD Super ist bereits in der Grundausstattung mit einer digitalen Drehzahl- und Pinolenhubanzeige ausgestattet. Der bürstenlose Gleichstrommotor für hohes Drehmoment bietet zusätzlich eine integrierte 3-Achs-Digitalanzeige sowie eine Gewindeschneideinrichtung. Ihren Einsatzbereich findet diese Maschine beim professionellen Anwender, im Modellbau und im Ausbildungsbereich.
Technische Daten:
| Bohrleistung in Stahl | 20 mm |
| Stirnfräser max. | 50 mm |
| Schaftfräser max. | 16 mm |
| Gewindeschneiden max. | M 12 |
| Ausladung | 160 mm |
| Abstand Spindel/Tisch min./max. | 115 – 345 mm |
| Pinolenhub | 70 mm |
| Spindeldrehzahl, stufenlos | 100 – 2000 U/min |
| Spindelaufnahme | MK 3 |

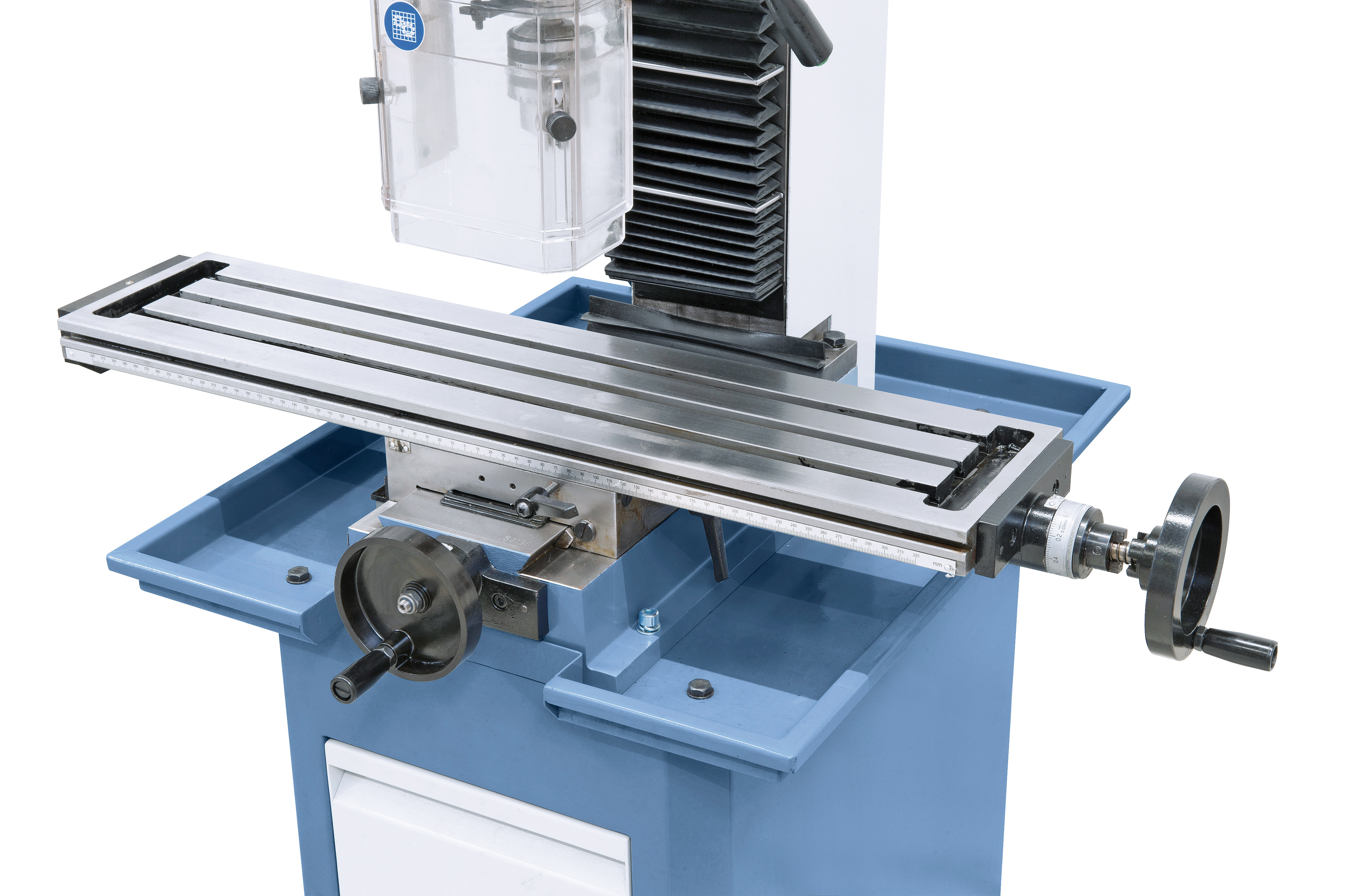

| Tischgröße | 700 x 160 mm |
| Verfahrweg (x / y) | 500 / 150 mm |
| Höhenverstellung Fräskopf | 230 mm |
| T-Nutengröße | 12 mm |
| Motor-Abgabeleistung S1 100% | 0,75 kW / 230 V |
| Motor-Aufnahmeleistung S6 40% | 1,1 kW / 230 V |
| Maschinenabmessung (B x T x H)* | 890 x 620 x 860 mm |
| Gewicht ca. | 102 kg |
| * ohne Untergestell | |
Beschreibung:
- Variable Drehzahleinstellung, Drehzahl kann stufenlos an das Werkstück angepasst werden
- Gleichstrommotor für optimales Drehmoment im unteren Drehzahlbereich
- Vielseitige Anwendungsmöglichkeiten, z.B. Gewindebohren, Nutfräsen, Schlitzfräsen, ...
- Serienmäßig mit Rechts-Linkslaufeinrichtung und digitaler Pinolenhubanzeige
- Schwalbenschwanzführung für x-, y- und z-Achse, nachstellbar über Keilleisten
- Hohe Rundlaufgenauigkeit der Pinole durch Kegelrollenlager (? 0,015 mm)
- Serienmäßig mit Gewindeschneideinrichtung
- Ergonomisch angebrachte Schalt- und Bedienelemente
- Präzise Pinolenzustellung beim Fräsen mittels Handrad
- Hohe Laufruhe durch geschliffene Getriebezahnräder
- Großer Drehzahlbereich von 100 - 2000 U/min
Lieferumfang:
- 3-Achs-Digitalanzeige
- Zahnkranzbohrfutter 1 - 13 mm / B 16
- Bohrfutterdorn MK 3 / B 16
- Anzugsspindel M 12
- Digitale Drehzahlanzeige
- Digitale Bohrtiefenanzeige
- Höhenverstellbare Schutzabdeckung
- Gewindeschneideinrichtung
- Bedienwerkzeug
Lieferbares Sonderzubehör: B28-1000 Spannwerkzeugsortiment 58-tlg., 12 mm, M 10
B28-2080 Maschinenschraubstock KV 100
B32-1060 Kantentaster SOE 20 S
B42-1016 Schaft-Schruppfräser HSS, TiN-beschichtet
B42-1020 TITAN-Schaftfräserkassette 20-tlg.
B28-2026 Präzisions-Maschinenschraubstock PS 75
B27-1033 Horizontal- und Vertikalrundtisch RT 5
B27-1034 Schwenkbarer Rundtisch RT 4 S
B24-1096 Gewindeschneidapparat Super M5 - M12
B28-2032 Zweiachs-Präzisions-Maschinenschraubstock PTS 75
B27-1033 Horizontal- und Vertikalrundtisch RT 5
